Винт DIN 921

Материал: сталь, нержавеющая сталь, латунь.
Применение: предназначен для сборки корпусов, крепления листов и монтажа элементов.
Особенности: стержень с метрической резьбой, широкой плоской цилиндрической головкой.

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

Винт DIN 921 - это крепёжное изделие в виде стержня с метрической резьбой, широкой плоской цилиндрической головкой, оснащённой шлицем под отвёртку.

Применение: используются в сборке корпусов оборудования, креплении металлических листов, монтаже элементов в машиностроении, в приборостроении и мебельной промышленности, идеально подходят для разъёмных резьбовых соединений с невысокими эксплуатационными нагрузками, где увеличенная опорная поверхность головки.

Особенности:

Устанавливается в предварительно нарезанное метрическое отверстие либо через сквозное отверстие с последующей установкой гайки соответствующего диаметра.
Плоская увеличенная головка снижает удельное давление на соединяемый материал и уменьшает риск его продавливания при работе с мягкими металлами и неметаллическими материалами.
За счёт увеличенного диаметра головки в ряде случаев допускается монтаж без дополнительной шайбы.
Совместим со стандартными метрическими гайками и резьбовыми отверстиями соответствующего шага и диаметра.

M1,2

M1,4

M1,6

M2,5

M10

1,5

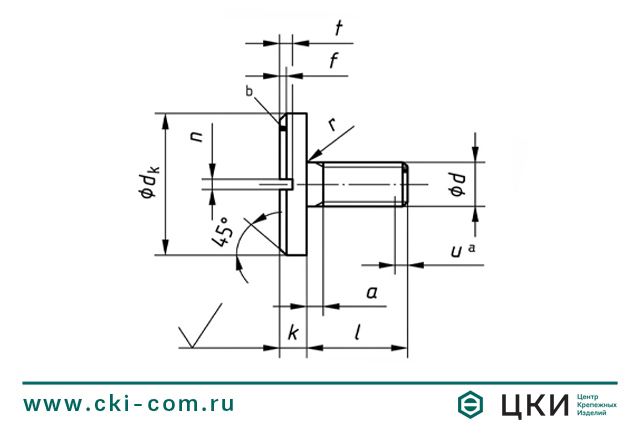

d	M1	M1,2	M1,4	M1,6	M2	M2,5	M3	M4	M5	M6	M8	M10
pa	0,25	0,25	0,3	0,35	0,4	0,45	0,5	0,7	0,8	1	1,25	1,5
α	0,5	0,5	0,6	0,7	0,8	0,9	1	1,4	1,6	2	2,5	3
dk	3,5	4	4,5	5	6	7	8	12	16	20	25	30
ƒ	0,2	0,2	0,25	0,25	0,3	0,4	0,45	0,6	0,7	0,8	0,9	1,1
k	0,7	0,8	0,9	1	1,2	1,5	1,8	2,4	2,7	3,1	3,8	4,6
n	0,25	0,3	0,3	0,4	0,5	0,6	0,8	1	1,2	1,6	2	2,5
r	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,2	0,2	0,25	0,4	0,4
t max	0,35	0,4	0,45	0,5	0,6	0,75	1,15	1,5	1,6	1,9	2,4	2,8
t min	0,5	0,55	0,6	0,7	0,8	0,95	0,9	1,2	1,3	1,5	1,9	2,3
