Заклепочник POP-Avdel ProSert XTN20

Заклепочники для заклепок гаек, пнемватические

Заклепочник POP-Avdel ProSert XTN20

Заказать товар
Версия для печати

Заклепочник нового поколения от мировых лидеров POP и Avdel. Высокоскоростной заклепочник для установки любых заклепок-гаек от М3 до М10. Простая настройка, великолепная эргономика, малый вес, высокая мощность делают его лидером в промышленном классе.

Заказать товар

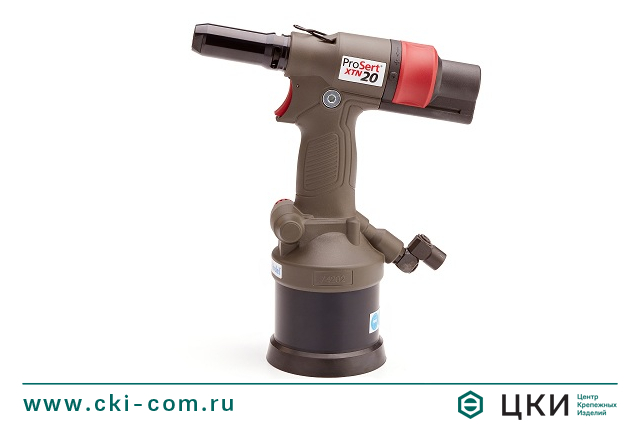

Заклепочник пневмогидравлический POP-Avdel ProSert XTN20

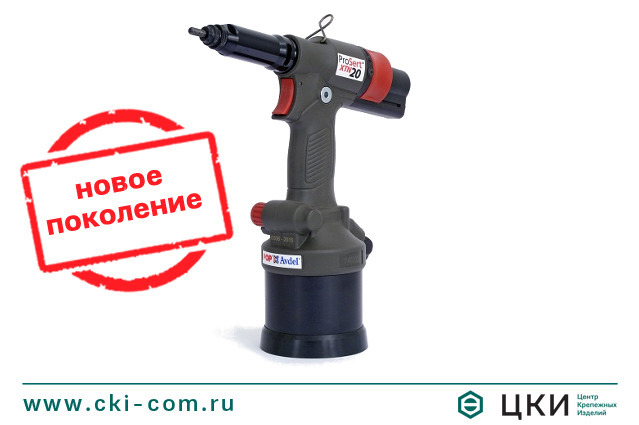

Заклепочник POP-Avdel ProSert XTN20
Заклепочник для заклёпок-гаек POP-Avdel ProSert XTN20
Заклепочник для заклёпок-гаек POP-Avdel ProSert XTN20 чертёж
Заклепочник пневмогидравлический POP-Avdel ProSert XTN20
Заклепочник POP-Avdel ProSert XTN20
Заклепочник для заклёпок-гаек POP-Avdel ProSert XTN20
Заклепочник для заклёпок-гаек POP-Avdel ProSert XTN20 чертёж

заклепочник xtn20

Видео

Описание

  • Модель разработана совместными усилиями инженеров компании POP и Avdel и сочетает в себе последние инновации и разработки в заклепочной технике.
  • Заклепочник серии ProSert XTN нового поколения пришел на смену моделей POP 800A, POP 800L-PC, Avdel 74201. предназначен для установки заклёпок-гаек, заклепок-болтов размером от М3 до М10 и для дюймовых размеров UNF и UNC в промышленных объемах.
  • Легкий вес, всего 1.59 кг, и эргономичный корпус в разы снижает утомляемость работника и повышает производительность.
  • Высокая мощность заклепочника 17650 H позволяет устанавливать различные типы заклепок размером до М10.
  • Гибкая настройки силы вытягивания и рабочего хода шпильки позволят быстро и просто настроить инструмент.
  • После настройки заклепку можно устанавливать в материал различной толщины без дополнительных регулировок, что значительно экономит время монтажа.
  • Защита от двойного клепания заклепки, ограничитель силы вытягивания не позволяет сломать шпильку заклепочника и сорвать резьбу в заклепке при попытке повторной установки.
  • Высокая скорость установки: цикл установки занимает 1.5 секунды.
  • Установка заклепки одним нажатием. Автоматическое накручивание и выкручивание из заклепки, автореверс для выкручивания из заклепки.
  • Вместо штатных резьбовых шпилек возможно использование высокопрочных винтов DIN 912 прочностью 12.9, что позволяет значительно снизить затраты на расходники.
  • Преимущества заклепочника дают максимальную рентабельность инвестиций.



Производитель

POP-AVDEL



Цена

194 700 р.



Диапазон заклепок

  • Алюминий М3 – М10
  • Сталь М3 – М10
  • Нерж. сталь М3 – М10
  • Заклепка болт М4 – М10



Технические характеристики

  • Рабочий шаг – 3.0 – 7.0 мм
  • Сила вытягивания – 17650 N
  • Рабочее давление воздуха – 5-7 бар
  • Уровень шума – <75 dB (A)
  • Масса – 1.59 кг (включая оснастку)
  • Размер – 259*273 мм



Комплект поставки

  • Заклепочник ProSert XTN20;
  • Оснастка для гаек M4 – M8 (размеры М3, М10 по запросу; артикулы заказа см. в таблицах 1 и 2 внизу страницы);
  • Ключ рожковый 17*19 мм;

  • Ключ шестигранный 5 мм;
  • Съемник цилиндрический 5 мм;
  • Инструкция.



Преимущества

  • Установка заклепки одним нажатием клавиши.
  • Автоматическое накручивание заклепки и выкручивание после установки.
  • Регулировка силы вытягивания.

Регулировка силы вытягивания заклепочника POP-Avdel ProSert XTN20

  • Регулировка хода шпильки.

  • Установка заклепки в материал различной толщины.
  • Защита от двойного клепания заклепки.
  • Быстрая смена оснастки.

  • Использование винтов DIN 912 прочностью 12.9 вместо штатных шпилек.
  • Легкий вес.
  • Защитная резиновая подошва корпуса.
  • Петля для подвеса инструмента.
  • Шарнирный фитинг подачи воздуха расположен сзади.
  • Комплект оснастки для гаек M4 – M8.



Оснастка для установки заклепок-гаек

Оснастка для заклепочника для установки заклепок-гаек



Оснастка для установки заклепок-болтов

Оснастка для установки заклепок-болтов

Реквизиты:

ООО «КРИТ»
(Ген. директор – Тарасов В.Н. Гл. бухгалтер – Тарасов В.Н.)
Юр.адрес: 196158, Санкт-Петербург, Московское шоссе, 25, корпус 1, офис 112
ИНН 7801223844 КПП 781001001
Р/с 407 028 107 390 000 041 67
Филиал ОПЕРУ ОАО Банк ВТБ в Санкт-Петербурге г.Санкт-Петербург
К/с 301 018 102 000 000 007 04
БИК 044 030 704


Таблица 1: оснастка для установки заклепок-гаек

Тип заклепки

Размер заклепки

Скомплектованный инструмент

1

Шпилька (винт)



2

Насадка

6

Муфта

7

Адаптер

Стандартные заклёпки-гайки: плоская, цилиндрическая, рифленая, закрытая, шестигранная, четырехгранная.

Ассортиментная продукция Avdel: SQUARESERT (GK08) + EUROSERT (39002, 39006) + HEXERT (39101, 39102, 49141) + COUNTERSUNK NUTSERT (FW96, GM17, GM57) + DK/DL SERIES + ALL LARGE FLANGE INSERTS (9698, FS58, FW78, GM68, 9408, 9418, 9498, 39301).

Метрическая резьба

M3

07555-09883

07555-00903

07555-09003

07555-09103

07555-01003

M4

07555-09884

07555-00904

07555-09004

07555-09104

07555-01004

M5*

07555-09885

07555-00905

07555-09005

07555-09105

07555-01005

M5**

07555-09185

07555-00905

07555-09015

07555-09105

07555-01005

M6

07555-09886

07555-00906

07555-09006

07555-09106

07555-01006

M8

07555-09888

07555-00908

07555-09008

07555-09108

07555-01008

M10 07555-09880 07555-00910 07555-00910 -

07555-010101

UNC

4 UNC

07555-09854 07555-09054

07555-00854

07555-09154

07555-00754

6 UNC

07555-09856

07555-09056

07555-00856

07555-09156

07555-00756

8 UNC

07555-09858

07555-09058

07555-00858

07555-09158

07555-00758

10 UNC

07555-09850

07555-09050

07555-00850

07555-09150

07555-00750

1/4 UNC

07555-09848

07555-09048

07555-00848

07555-09148

07555-00748

5/16 UNC

07555-09840

07555-09040

07555-00840

07555-09140

07555-00740

3/8 UNC

07555-09842

07555-09042

07555-00842

07555-09142

07555-00742

UNF

10 UNF

07555-09870

07555-09070

07555-00850

07555-09150

07555-00750

1/4 UNF

07555-09868

07555-09068

07555-00848

07555-09148

07555-00748

5/16 UNF

07555-09860

07555-09060

07555-00840

07555-09140

07555-00740

3/8 UNF

07555-09862

07555-09062 07555-00842 -

07555-00742

BSW

3/16 BSW

07555-09816

07555-09016

07555-00850

07555-09150

07555-00750

1/4 BSW

07555-09818

07555-09018

07555-00848

07555-09148

07555-00748

5/16 BSW

07555-09810

07555-09019

07555-00840

07555-09140

07555-00740



Уменьшенная гайка NUTSERT (9468, FS38, 9658)



Метрическая резьба

M3

07555-09983

07555-09003

07555-00993

07555-09103

07555-01003

M4

07555-09984

07555-09004

07555-00994

07555-09104

07555-01004

M5

07555-09985

07555-09005

07555-00995

07555-09105

07555-01005

M6

07555-09986

07555-09006

07555-00996

07555-09106

07555-01006

M8

07555-09988

07555-09008

07555-00998

07555-09108

07555-01008

M10

07555-09980 07555-09010

07555-00999

-

07555-01010

UNC

4 UNC

07555-09954

07555-09054

07555-00954

07555-09154

07555-00754

6 UNC

07555-09956

07555-09056

07555-00956

07555-09156

07555-00756

8 UNC

07555-09958

07555-09058

07555-00958

07555-09158

07555-00758

10 UNC

07555-09950

07555-09050

07555-00950

07555-09150

07555-00750

1/4 UNC

07555-09948

07555-09048

07555-00948

07555-09148

07555-00748

5/16 UNC

07555-09940 07555-09048 07555-00940 07555-09140

07555-00740

UNF

10 UNF

07555-09970

07555-09070

07555-00950

07555-09150

07555-00750

1/4 UNF

07555-09968

07555-09068

07555-00948

07555-09148

07555-00748

5/16 UNF

07555-09960

07555-09060

07555-00940

07555-09140

07555-00740

BSW

3/16 BSW

07555-09916

07555-09016

07555-00950

07555-09150

07555-00750

1/4 BSW

07555-0918

07555-09018

07555-00948

07555-09148

07555-00748

BA

0BA

07555-09930

07555-09030

07555-00996

07555-09106

07555-01006

2BA

07555-09932

07555-09032

07555-00950

07555-09150

07555-00750

4BA

07555-09934

07555-09034

07555-00934

07555-09134

07555-00756



Шестигранная гайка HEXERT (9688)



Метрическая резьба

M3

07555-09283

07555-09003

07555-08103

07555-09103



07555-01003

M4

07555-09284

07555-09004

07555-08104

07555-09104



07555-01004

M5

07555-09285

07555-09005

07555-08105

07555-09105



07555-01005

M6

07555-09286

07555-09006

07555-08106

07555-09106



07555-01006

M8

07555-0928

07555-09008

07555-00998

07555-09108



07555-01008



Гайка для труб 2nd Grip M6 (09408)



Метрическая резьба

M6

-

07559-12605

-

- -



* Для установки всех перечисленных заклепок за исключением NUTSERT М5 для тонкого листа с увеличенным фланцем

** Только для установки NUTSERT М5 для тонкого листа с увеличенным фланцем

Таблица 2: оснастка для установки заклепок-болтов

Размер заклепки

Насадка в сборе

1

Насадка

3

Шпилька (винт)

6

Адаптер

7

Муфта

M4

07559-03044

07559-03047

07559-03050

07555-01012

74200-12119*

M5

07559-03045

07559-03048

07559-03051

07555-01012

74200-12119*

M6

07559-03046

07559-03049

07559-03052

07555-01012

74200-12119*

M8

07559-03039

07559-03040

07559-03041

07555-01012

74200-12119*

M10

74200-12222 **

74200-12220

74200-12221

-

-

* Переходная муфта заменяет адаптер из базового инструмента.

** Содержит специальный корпус 07555-00315, на замену корпуса из базового инструмента.

Таблица 3: допустимые диапазоны и материалы устанавливаемых заклепок

Материал   Алюминий Сталь Нержавеющая сталь
Типы заклепок-гаек Цилиндрическая гайка М3 - М10 М3 - М8 М4 - М6
Рифленая гайка М4 - М8 М4 - М6 -
Закрытая гайка М3 - М10 М3 - М8 М4 - М6
Шестигранная гайка М4 - М8 М4 - М8 М4 - М6
POP болт HB М4 - М8 М4 - М8 -
Четырехгранная гайка М6 - М8 М6 - М8 -
Гайка для труб 2nd Grip M6 М6  М6 -
Ассортимент продукции Avdel Eurosert - М3 - М10 М4 - М5
Thin Sheet Nutsert М3 - М10 М3 - М10 М3 - М10
DK/DL - М4 - М10 -
Euro Hexert / Hexert - М3 - М8 М6
High Strength Hexert - М6 - М8 -
Squaresert - М5 - М8 -
