Анкеры металлические
Анкер – от немецкого слова «якорь» — крепёжное изделие, которое различными способами закрепляется в несущем основании и удерживают какую-либо конструкцию.
Все металлические анкеры могут использоваться для установки в плотных основаниях: бетоне, кирпиче, природном камне и т.п.
Анкеры удобно классифицировать по их конструкции.
Анкер клиновой

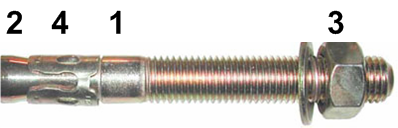

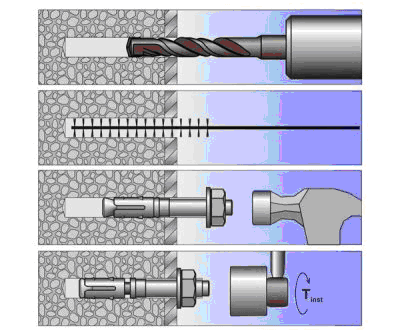

Клиновой анкер (анкерный болт) состоит (Рис. 1) из металлического стержня (1) с распорным конусом (2) на одном конце и резьбовой частью с гайкой и шайбой (или с шестигранной головкой) (3) – на другом конце. В зоне сужения стержня набита разрезная втулка с выступами (4). При вращении стержень начинает вытягивать на себя конусную гайку, которая разжимает втулку. Происходит закрепление трением. При установке применяется сквозной монтаж (Рис. 2).
Рис. 1
Рис. 2
Анкер втулочный

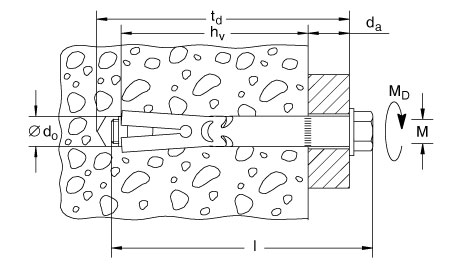

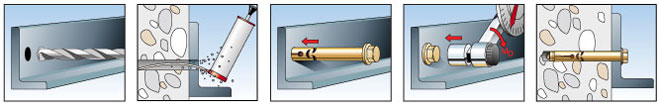

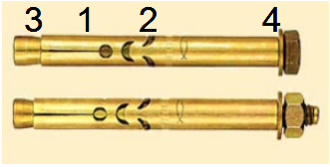

Втулочный анкер состоит (Рис. 3) из металлической втулки (1) с насечками в средней части и разрезом на одном из концов (2). Внутри втулки располагается металлический стержень с распорным конусом (3) на одном конце и резьбовой частью с гайкой и шайбой (или с шестигранной головкой) (4) – на другом конце. При вращении стержень начинает вытягивать на себя конусную гайку, которая разжимает втулку. Происходит закрепление трением (Рис. 4). При установке применяется сквозной монтаж. (Рис. 5).
Рис. 3 Рис. 4
Рис. 5
Анкер разжимной
Разжимной анкер (четырехлепестковый, гильзовый) с широкой зоной расклинивания состоит из гильзы и резьбового стержня: болта, шпильки с гайкой, винта с кольцом или крючком (Рис. 6). Гильза (Рис. 7) – четыре продольных лепестка (1), охваченные с одной стороной жесткой обоймой (2), а с другой – пружинным кольцом (3). Со стороны кольца расположена конусная распорная гайка (4). Со стороны обоймы – ввинчивается резьбовой стержень. При вращении он начинает вытягивать на себя конусную гайку, которая в свою очередь разжимает лепестки гильзы. Происходит закрепление трением (Рис. 8). При установке применяется сквозной монтаж.
Рис. 7 Рис. 8
Анкер забивной

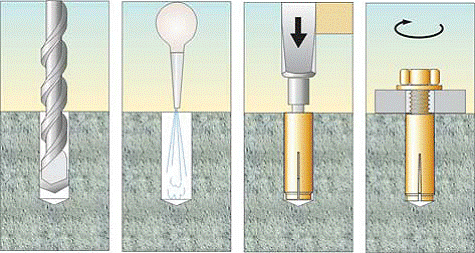

Анкер латунный забивной (цанга) (Рис. 9). Цилиндрическая втулка со сквозным отверстием (в отдельных конструкциях – с внешней насечкой для предотвращения проворачивания) с одного конца имеет четыре продольных разреза и стенку переменного сечения (1). С другого конца (2) нарезана внутренняя метрическая резьба. Втулка устанавливается в основание резьбовой частью наружу и заподлицо. (Рис. 10). При ввинчивании резьбового стержня (болта, винта, шпильки и т.п.) разрезная часть втулки раскрывается и происходит закрепление трением.
Рис. 10
Анкерный гвоздь
Простой безрезьбовой анкер. Похож на забивные (Рис. 11). Втулка имеет с одного конца продольные разрезы (1), а с другого – низкую полукруглую отбортовку (2) и расклинивающий гвоздь (3). Втулка устанавливается до упора в основание отбортовкой с гвоздем наружу (Рис. 12). При вбивании гвоздя разрезная часть втулки раскрывается и происходит закрепление трением.
Рис. 11
Рис. 12
Анкер – быстрофиксирующий гвоздь

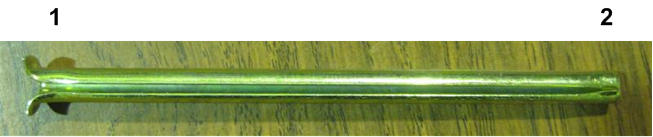

Втулка анкера – быстрофиксирующего гвоздя сделана из пружинной стали, со сплошным продольным разрезом (Рис. 13) и развальцованным (1) и завальцованным (2) концами. Забивается в предварительно высверленное отверстие, диаметр которого подобран так, что анкер слегка сжимается. Происходит закрепление трением.
Установка анкеров: материалы основания
Все металлические анкеры могут использоваться для установки в плотных основаниях: бетоне, кирпиче, природном камне и т.п. В Таблице 1 представлены материалы основания и рекомендации по применению анкеров.
Таблица 1. Анкеры металлические.
Вид анкера | Фирма | Материал основания | |||||||||||||
Бетон |
Натур. камень |
Полнотелый кирпич | Силикатный полнотелый кирпич |
Пемзобетон. полнотелый кирпич |
Газобетон (пористый бетон) | Полнотелые гипсовые плиты | Кирпич с вертик. пустотами |
Силикат. кирпич с пустотами |
Пустотелый блок | Фиброцем. плита | Гипсокарт. плита | Древесно-стружечн. плита | Метал. профиль | ||
анкерный болт S-KA | Sormat | ++ | + | + | |||||||||||
анкерный болт FBNII, FBN IIK | Fischer | ++ | + | ||||||||||||
анкер FH II-B | Fischer | ++ | + | ||||||||||||
анкер FH II-S | Fischer | ++ | + | ||||||||||||
анкер PFG ES | Fischer | ++ | + | + | |||||||||||
анкер PFG LB | Sormat | ++ | + | + | |||||||||||
анкер PFG SB | Sormat | ++ | + | + | |||||||||||
анкер PFG HB (F) | Sormat | ++ | + | + | |||||||||||
анкер PFG EB (F) | Sormat | ++ | + | ||||||||||||
анкер FSA-B | Fischer | ++ | + | ||||||||||||
анкер FSA-S | Fischer | ++ | + | + | |||||||||||
анкер LA | Sormat | ++ | + | + | |||||||||||
анкер EA II | Fischer | ++ | + | ||||||||||||
анкер MSA | Sormat | ++ | + | ||||||||||||
анкер PKN | Sormat | ++ | ++ | ++ | ++ | + | |||||||||
анкерный гвоздь LN | Sormat | ++ | ++ | ++ | + |
