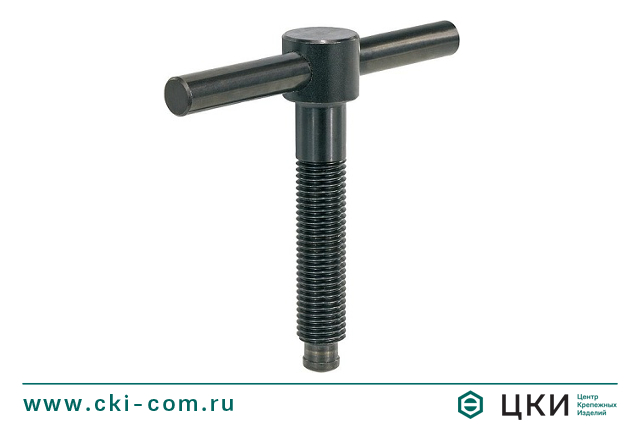

Винт воротковый DIN 6304

Винты

Размерная таблица: винт воротковый DIN 6304

Параметры М 6 М 8 М 10 М 12 М 16 М 20
l1

40/50

50/60 60/70 70/80 75/90/100 75/90/100
d2 12 14 18 20 24 30
d3 5 6 8 10 12 16
d4 4,5 6 8 8 12 15,5
d5 4 5,4 7,2 7,2 11 14,4

l2

10 12 14 18 20 28
l3 50 60 80 100 120 140

l5

30/40 35/45 40/50 50/60 55/70/90 55/70/90
l6 5 5 7 9 10 14
l7 6 7,5 9 10 12 14
l8 2,5 3 4,5 4,5 5 5,5

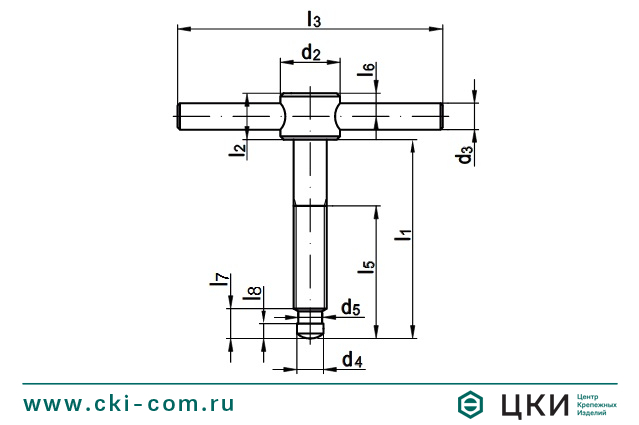

Винт-вороток DIN 6304 чертёж

Описание

Винт-вороток зажимной с неподвижной рукояткой DIN 6304. Без упора. Используется с упорной колодкой DIN 6311.



Другие названия

Верстачный винт, зажимной винт, винт-вороток, винт Т-образный, винт Томми, Tommy screw.
