Винт с потайной головкой класса точности B ГОСТ 17475-80

Винты

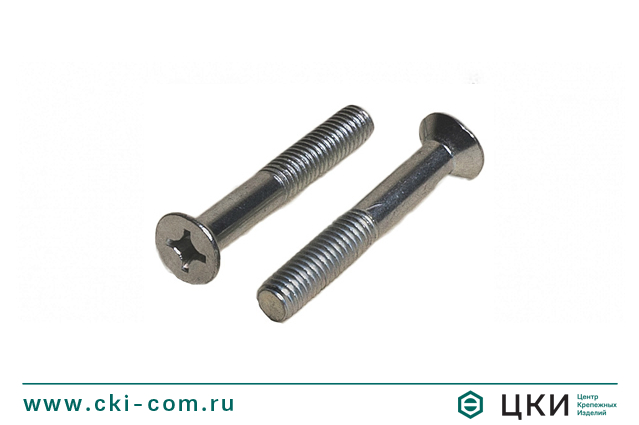

Винт с потайной головкой класса точности B ГОСТ 17475-80

Заказать товар
Версия для печати

Размерная таблица: винт с потайной головкой класса точности B ГОСТ 17475-80

d М3 М4 М5 М6 М8 М10
D 5,6 7,4 9,2 11,0 14,5 18,0
b max 12,0 14,0 16,0 18,0 22,0 26,0
k max 1,65 2,2 2,5 3,0 4,0 5,0

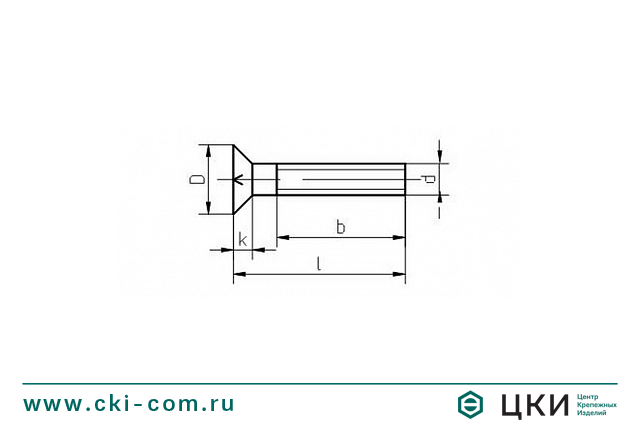

Винт с потайной головкой класса точности B ГОСТ 17475-80 чертёж

Материал / покрытие

  • Сталь / Гальваническое цинкование

Описание

Винт с потайной головкой ГОСТ 17475-80 применяется в машино- , приборо- и автомобилестроении, мебельной промышленности для соединения деталей машин и механизмов.

Винты со стержнем длиной менее длины резьбы с учетом недореза изготавливают с резьбой по всей длине стержня.

Таблица отличий аналогов

Стандарт

Наименование

Примечание

DIN 963 (EN ISO 2009)

Винт с потайной головкой и прямым шлицем

Существует различия в параметрах изделия. По форме шлица DIN 963 (EN ISO 2009) соответствует ГОСТ 17475-80 (исполнение 1).

DIN 965 (EN ISO 7046-1)

Винт с потайной головкой и крестообразным шлицем

Существует различия в параметрах изделия. По форме шлица DIN 965 (EN ISO 7046-1) соответствует ГОСТ 17475-80 (исполнение 2).

DIN 7991 (EN ISO 10642, 14582)

Винт с потайной головкой:

с внутренним шестигранником;

с отверстием под ключ TORX.

Основное отличие в форме шлица.



Типоразмерная таблица: винт с потайной головкой класса точности B ГОСТ 17475-80

L/d М3 М4 М5 М6 М8 М10
6 Х Х
7 Х Х
8 Х Х
9 Х Х Х
10 Х Х Х Х
11 Х Х Х Х
12 Х Х Х Х
13 Х Х Х Х
14 Х Х Х Х
16 Х Х Х Х
18 Х Х Х Х Х Х
20 Х Х Х Х Х Х
22 Х Х Х Х Х Х
25 Х Х Х Х Х Х
28 Х Х Х Х Х Х
30 Х Х Х Х Х Х
32   Х Х Х Х Х
35   Х Х Х Х Х
38   Х Х Х Х Х
40   Х Х Х Х Х
42     Х Х Х Х
45     Х Х Х Х
48     Х Х Х Х
50       Х Х Х
55       Х Х Х
60         Х Х
65         Х Х
70         Х Х
