Стойка для печатных плат шестигранная внутр/наруж

Стойки для печатных плат

Стойка для печатных плат шестигранная внутр/наруж (аналог ГОСТ 20862-81)

Заказать товар
Версия для печати

«мама-папа»

Заказать товар
Стойка для печатных плат шестигранная с внутренней и наружной резьбой стальная
Стойка для печатных плат шестигранная с внутренней и наружной резьбой алюминиевая

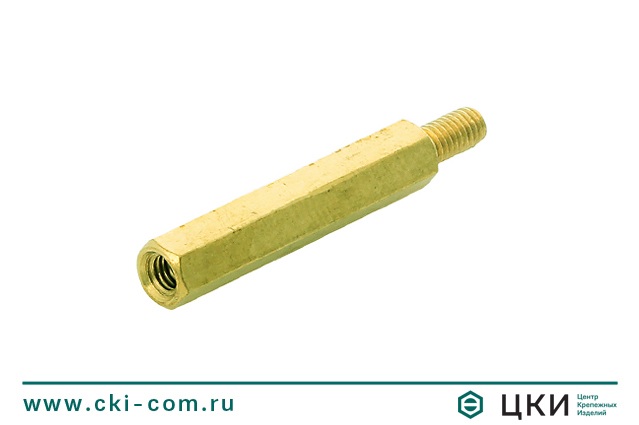

Стойка для печатных плат шестигранная с внутренней и наружной резьбой

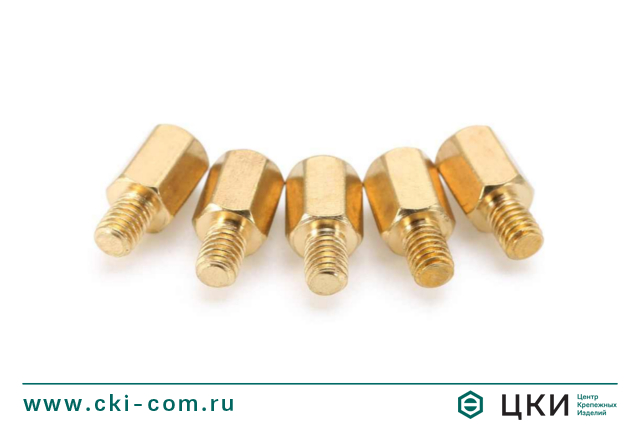

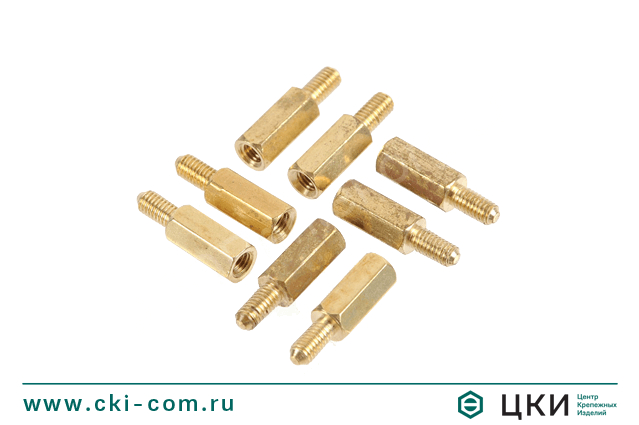

Стойка для печатных плат шестигранная латунная

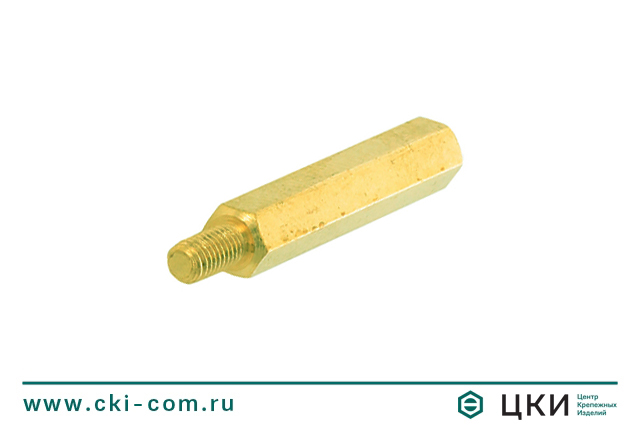

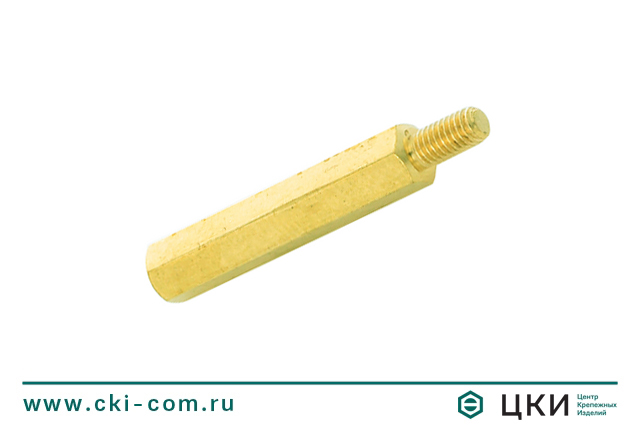

Стойка для печатных плат шестигранная внутр-наруж латунь

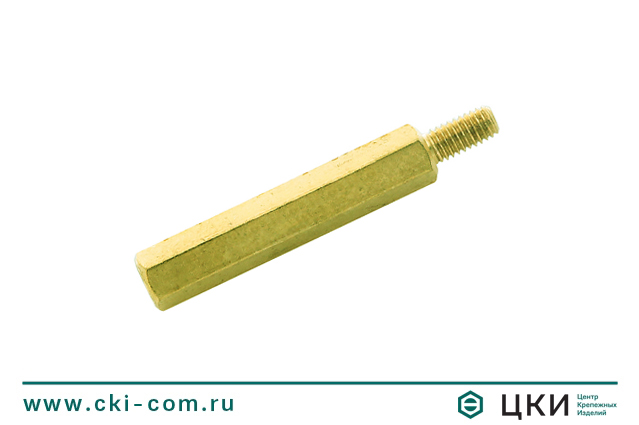

Стойка для печатных плат шестигранная внутренняя наружная

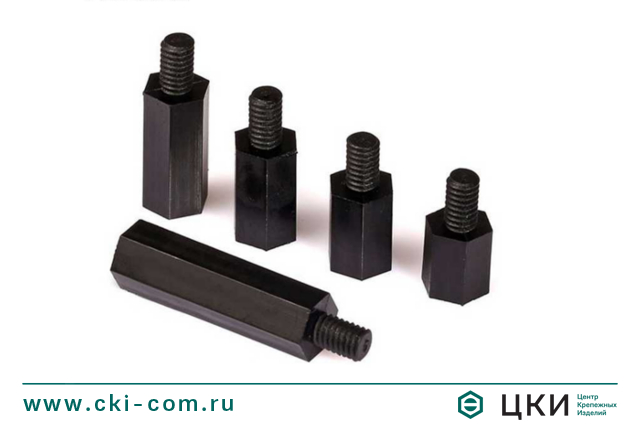

Стойка для печатных плат шестигранная оксидированная

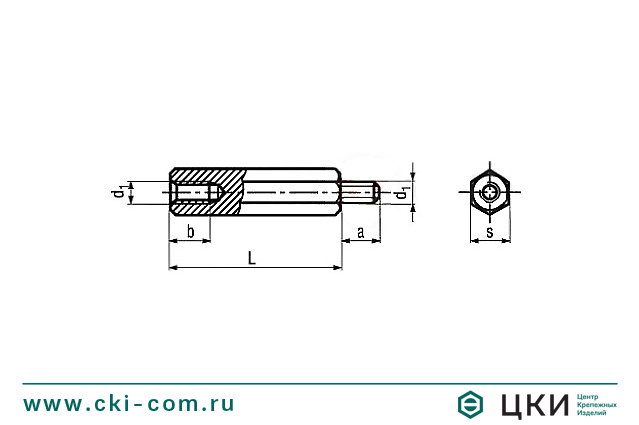

Стойка для печатных плат шестигранная внутр/наруж чертеж
Стойка для печатных плат шестигранная с внутренней и наружной резьбой стальная
Стойка для печатных плат шестигранная с внутренней и наружной резьбой алюминиевая
Стойка для печатных плат шестигранная с внутренней и наружной резьбой
Стойка для печатных плат шестигранная латунная
Стойка для печатных плат шестигранная внутр-наруж латунь
Стойка для печатных плат шестигранная внутренняя наружная
Стойка для печатных плат шестигранная оксидированная
Стойка для печатных плат шестигранная внутр/наруж чертеж

Размерная таблица: стойка для печатных плат шестигранная внутр/наруж

              d1                          S                      a                           b                                L
M2.5 5 5 2.5 5
3 6
4 8
6 10
12
16
M3 5.5 5 2.5 5
3 6
4 8
6 10
12
14
16
18
20
25
30
35
40
45
50
55
60
M4 7 6 2.5 5
3 6
4 8
6 10
7 12
14
16
18
20
25
30
35
40
45
50
55
60
M5 8 8 3 8
5 10
7 12
9 14
16
18
20
25
30
35
40
45
50
55
60
70
80
M6 10 10 3 8
5 10
7 12
9 14
11 16
18
20
25
30
35
40
45
50
55
60
70
80
100

L - длина

a - длина внешней резьбы
b - длина внутренней резьбы

d1 - диаметр внешней/внутренней резьбы

S - размер под ключ

Стойка для печатных плат шестигранная внутр/наруж чертеж

Материал / покрытие

  • Латунь
  • Сталь / Гальваническое цинкование
  • Алюминий
  • Нейлон
  • Нержавеющая сталь A1
  • Латунь / Никелирование

Описание

Установочные стойки с внутренней и наружной резьбой используются в приборостроении и при изготовлении серверных шкафов. С их помощью можно легко фиксировать детали на заданном расстоянии. Стойка «мама-папа» имеет два типа соединения: внешнюю и внутреннюю резьбу, что делает ее более функциональной. Обе соединения имеют стандартный метрический шаг резьбы. Такой набор сокращает количество крепежа, необходимого при монтаже. Стойки второго уровня устанавливаются винтовым концом в внутреннюю резьбу располагающихся ниже стоек, поэтому дополнительных гаек не требуется. Стойки имеют шестигранную форму, поэтому их легко держать при установке, исключая проворот в руке.
