Саморез DIN 7983 C

Саморезы и шурупы по DIN и ISO

Саморез DIN 7983 C (аналог ГОСТ 1146-80/ ГОСТ 11651-80/ ГОСТ 10620-80/ ISO7051)

Заказать товар
Версия для печати

винт самонарезающий с полупотайной головкой для тонких металлических листов, возможные шлицы: Ph и TORX; форма С - остроконечный

Заказать товар

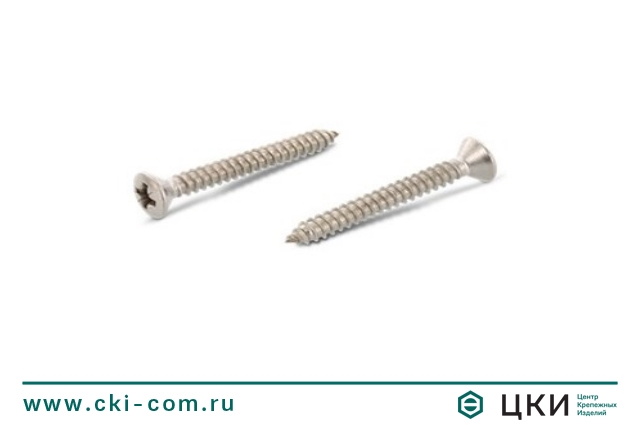

Саморез DIN 7983 С
Саморез DIN 7983 C чертеж

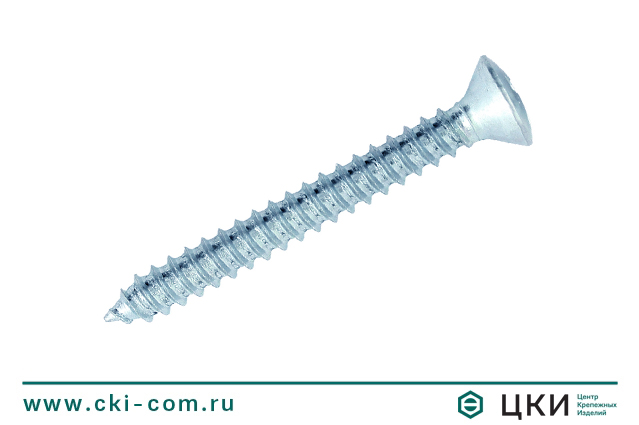

Саморез DIN 7983 С
Саморез DIN 7983 C чертеж

Размерная таблица: винт самонарезающий DIN 7983 С

d ST2.9 ST3.5 ST3.9 ST4.2 ST4.8 ST5.5 ST6.3
dk (max) 5.5 6.8 7.5 8.1 9.5 10.8 12.4
k (max) 1.7 2.1 2.3 2.5 3 3.4 3.8
f 0.9 1.2 1.3 1.4 1.5 1.7 2
Шлиц № 1 2 2 2 2 3 3



Саморез DIN 7983 C чертеж

Материал / покрытие

  • Порошковая покраска в цвета RAL и RR

    Декоративность

    Порошковая покраска в цвета RAL и RR предаст крепежу декоративный вид

    Защита

    Покраска саморезов, заклепок и другого крепежа увеличит срок эксплуатации

    Надежность

    Стойкое покрытие крепежа из различных материалов. Без сколов и отслаивания



    Подробнее о преимуществах порошковой покраски

  • Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)
  • Нержавеющая сталь А2 (аналог 08Х18Н10)

Описание

Вы можете заказать покраску данного изделия в ЦКИ

 Подробнее об услуге покраски



Рекомендуемый диаметр отверстия для установки саморезов DIN 7983 C

Толщина листа, мм Резьба по ИСО 1478
ST 2,2 ST 2,9 ST 3,5 ST 3,9 ST 4,2 ST 4,8 ST 5,5 ST 6,3 ST 8,0
0,8 1,7
0,9 1,7
1,0 1,7
1,1 1,7 2,2
1,2 1,8 2,2
1,3 1,8 2,2 2,7 3,0
1,4 1,8 2,3 2,7 3,1 3,2
1,5 1,8 2,3 2,8 3,1 3,2
1,6 1,9 2,4 2,8 3,1 3,3 3,8
1,7 1,9 2,4 2,8 3,2 3,3 3,9
1,8 1,9 2,4 2,9 3,2 3,4 3,9 4,5 5,3
1,9   2,4 2,9 3,3 3,4 3,9 4,6 5,3
2,0   2,5 2,9 3,3 3,5 4,0 4,6 5,4 6,7
2,2   2,5 3,0 3,3 3,5 4,0 4,7 5,5 6,8
2,5     3,0 3,4 3,6 4,1 4,8 5,6 7,0
2,8     3,1 3,4 3,6 4,2 4,8 5,6 7,1
3,0       3,4 3,6 4,2 4,8 5,7 7,1
3,5         3,7 4,2 4,9 5,7 7,2
4,0           4,3 4,9 5,8 7,3
4,5             5,0 5,8 7,3
5,0               5,8 7,4
5,5                 7,4
6,0                 7,4
6,5                 7,4

Для саморезов из стали С1018–С1022. При штампованном отверстии следует увеличить диаметр на 0,1—0,3 мм. В зависимости от конструкции и материала соединения следует проводить дополнительные тесты.

Типоразмерная таблица: саморез DIN 7983 С



L/d ST2.9 ST3.5 ST3.9 ST4.2 ST4.8 ST5.5 ST6.3
13 х х х х х х х
16 х х х х х х х
19 х х х х х х
25 х х х х х х
38 х х
45 х х
50 х х
