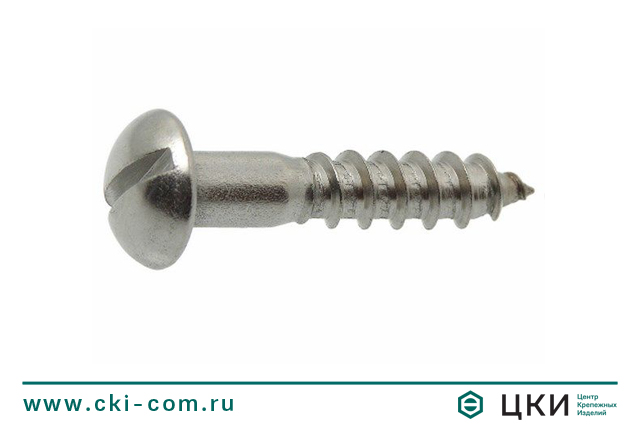

Шуруп DIN 96

Аналог ГОСТ 1144-80 / DIN 7996 / ГОСТ 1144-80
  • Материал: сталь, нержавеющая сталь, латунь.
  • Применение: используется для соединения деревянных элементов.
  • Особенности: скругленная головка с прямым шлицем, неполная резьба, острый конец.
Размеры
Удобная оплата. По счету или банковской картой
Доставка. По всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Фильтры

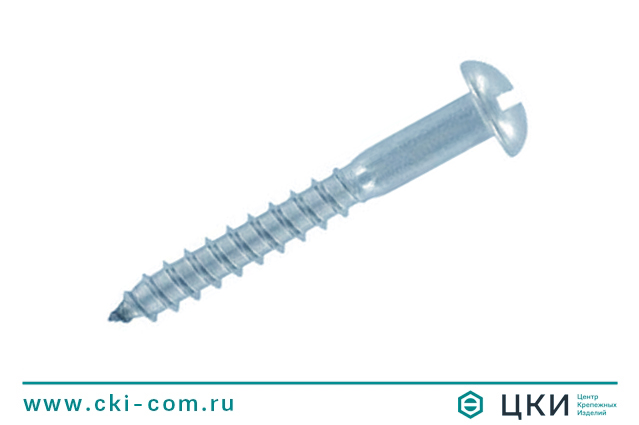

Шуруп DIN 96 - крепежное изделие, которое имеет неполную резьбу на толстом стержне, скругленную
 головку с прямым шлицем, острый конец.

Применение: используется для соединения деревянных элементов в строительстве и мебельном производстве. Допускается использование шурупа с бетоном, гипсокартонном и кирпичом. Для этого предварительно высверливают отверстие и устанавливают распорный дюбель.

Особенности:
  • Скругленная головка обеспечивает аккуратное крепление, не нарушая внешний вид поверхности изделия.
  • Неполная резьба, позволяющая плотнее стягивать компоненты и снижающая нагрев крепежа при вкручивании.
  • За счет острого наконечника шуруп вкручивается без предварительной подготовки простой отверткой с прямым шлицем.
  • Выполненное соединение отличается высоким качеством и надежностью.
  • Формы исполнения:
    -форма H.
    -форма Z.

Полезные материалы

Саморезы и шурупы: отличия, типы головок, типы шлицев, размеры, типы резьбы, типы концов.

Вы можете заказать покраску данного изделия в ЦКИ
Подробнее об услуге покраски


Размеры 1.6 2 2.5 3 3.5 4 4.5 5 5.5 6 7 8
dk 3.2 4 5 6 7 8 9 10 11 12 14 16
ds мин. 1.2 1.6 2.1 2.6 3.02 3.52 4.02 4.52 5.02 5.52 6.42 7.42
ds макс.
(номинальный размер)
1.6 2 2.5 3 3.5 4 4.5 5 5.5 6 7 8
dа 2.2 2.8 3.3 3.8 4.3 5 5.5 6 6.6 7.2 8.2 10.2
k 1.1 1.4 1.7 2.1 2.4 2.8 3.1 3.5 3.8 4.2 4.9 5.6
n 0.4 0.5 0.6 0.8 0.8 1 1 1.2 1.2 1.6 2 2
t макс. 0.7 0.9 1.1 1.35 1.6 1.8 2 2.3 2.5 2.7 3.2 3.6
t мин. 0.55 0.7 0.85 1.05 1.2 1.4 1.55 1.75 1.9 2.1 2.45 2.8
r 1.3 1.6 2 2.4 2.8 3.2 3.6 4 4.4 4.8 5.6 6.4
R 2.6 3.2 4 4.8 5.6 6.4 7.2 8 8.8 9.6 11.2 12.8

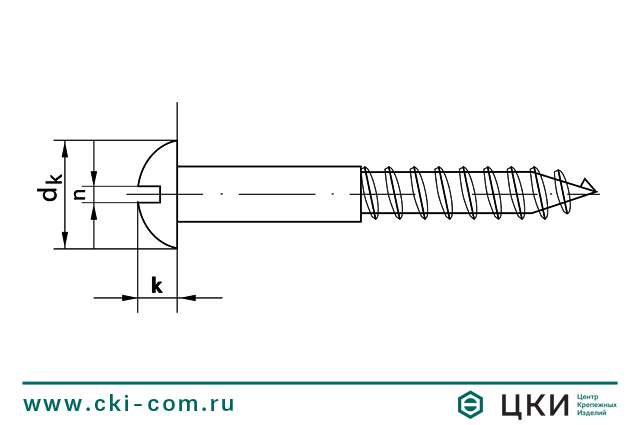

Шуруп DIN 96 латунь чертеж.jpg

Длина Диаметр
1.6 2 2.5 3 3.5 4 4.5 5 5.5 6 7 8
8 х х х х
10 х х х х х х
12 х х х х х х
16 х х х х х х х х
20 х х х х х х х х
25 х х х х х х х
30 х х х х х х х х
35 х х х х х х х
40 х х х х х х х х х
45 х х х х х х х х х
50 х х х х х х х х х
55 х х х х х х х х
60 х х х х х х х х
65 х х х х х х х
70 х х х х х х х х
75 х х х х
80 х х х х х х х х
90 х х х х х х х х
100 х х х х х х х х
110 х х х
120 х х х х х
130 х х х х х
150 х
