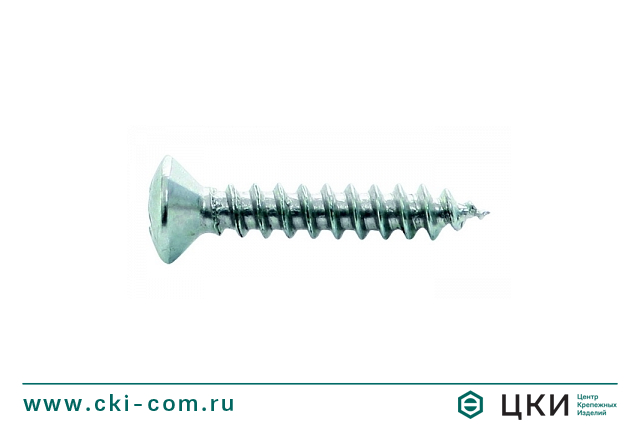

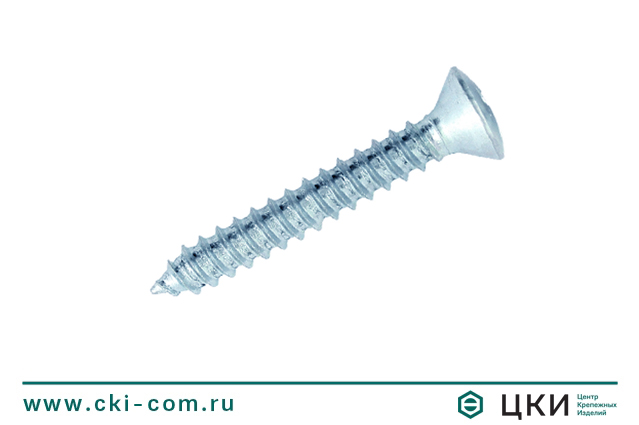

Шуруп с полупотайной головкой и крестообразным шлицем ГОСТ 1146-80

Саморезы и шурупы по DIN, ISO, ГОСТ

Шуруп с полупотайной головкой и крестообразным шлицем ГОСТ 1146-80

Заказать товар
Версия для печати

Размерная таблица: шуруп с полупотайной головкой и крестообразным шлицем ГОСТ 1146-80

Резьба Ш2,5 Ш3 Ш3,5 Ш4 Ш5
d 2,5 3,0 3,5 4,0 5,0
D 4,7 5,6 6,5 7,4 9,2
K 1,50 1,65 1,93 2,20 2,50
f 0,60 0,75 0,90 1,00 1,25

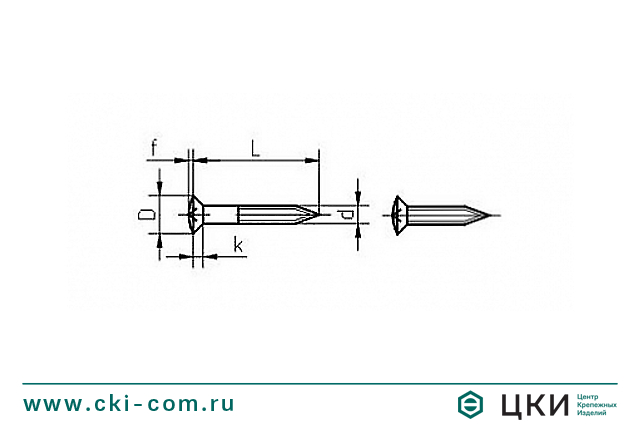

Шуруп с полупотайной головкой и крестообразным шлицем ГОСТ 1146-80 чертёж

Материал / покрытие

  • Сталь / Гальваническое цинкование

Описание

Шуруп с полупотайной головкой и шлицем Ph. Изделие длиной меньше 22 мм выпускается с полной резьбой, от 22 мм и более — с неполной (резьба = 0,6L).



Вы можете более подробно ознакомиться с требованиями ГОСТ 1146-80.

Типоразмерная таблица: шуруп с полупотайной головкой и крестообразным шлицем ГОСТ 1146-80

L/d 2,5 3,0 3,5 4,0 5,0
10 0,33 0,48 0,67
13 0,42 0,61 0,85 1,10 1,72
16 0,51 0,74 1,02 1,33 2,09
18 0,57 0,83 1,14 1,49 2,33
20 0,63 0,92 1,26 1,64 2,57
22 0,69 1,01 1,38 1,80 2,81
25 0,78 1,14 1,55 2,03 3,18
30   1,36 1,85 2,41 3,78
35     2,14 2,80 4,39
40     2,44 3,18 4,99
45       3,57 5,60
50       3,95 6,20
