Шайба DIN 436

Шайбы

Шайба DIN 436

Заказать товар
Версия для печати

квадратная, для деревянных конструкций

Заказать товар

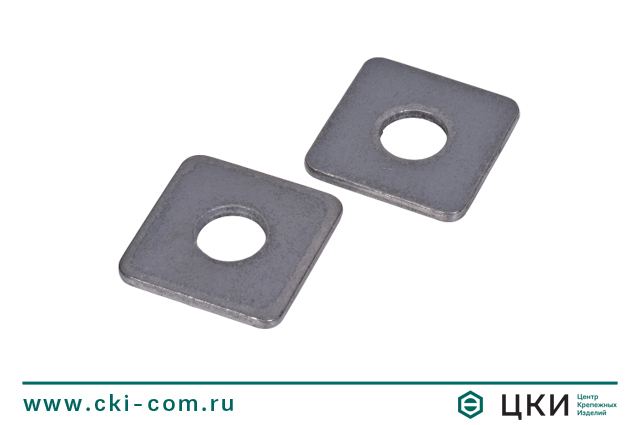

Шайба квадратная DIN 436 купить оптом в ГК ЦКИ

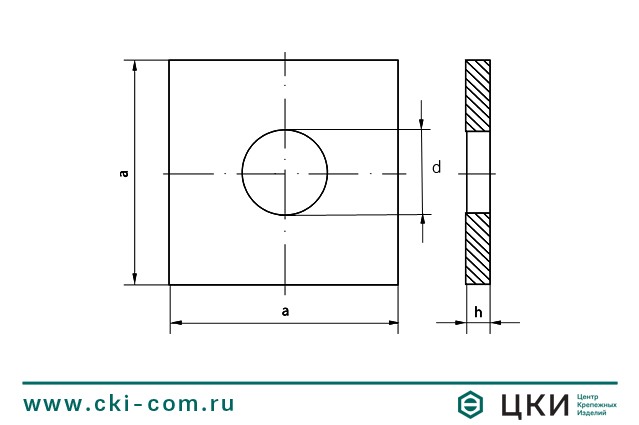

Шайба квадратная DIN 436 чертеж ГК ЦКИ
Шайба квадратная DIN 436 купить оптом в ГК ЦКИ
Шайба квадратная DIN 436 чертеж ГК ЦКИ

Размерная таблица: квадратная шайба DIN 436



Параметры шайбы

Используемый диаметр резьбы

М10

М12

М16

М20

М22

М24

М27

М30

М33

М36

М39

М42

М45

М48

М52

Длина грани, a

30

40

50

60

70

80

90

95

100

110

125

135

140

150

160

Ширина шайбы, h

3

4

5

5

6

6

6

6

6

8

8

8

8

10

10

Номинальный диаметр, d

11

13,5

17,5

22

24

26

30

33

36

39

42

45

48



Шайба квадратная DIN 436 чертеж ГК ЦКИ

Материал / покрытие

  • Сталь / Без покрытия
  • Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)
  • Сталь / Горячее цинкование
  • Нержавеющая сталь А2 (аналог 08Х18Н10)
  • Сталь / Гальваническое цинкование

Описание
