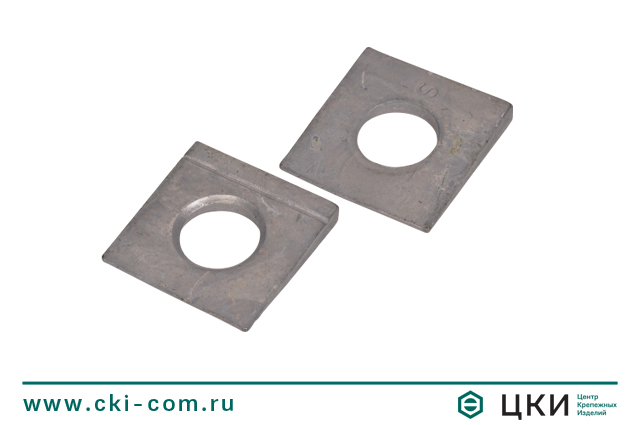

Шайба квадратная косая DIN 6917 клиновидная с проточкой уклон 14%

Шайба DIN 6917

→→→→→

клиновидная с проточкой; уклон 14%, для двутавров, в высоконагруженных резьбовых соединениях (HV) стальных конструкциях.

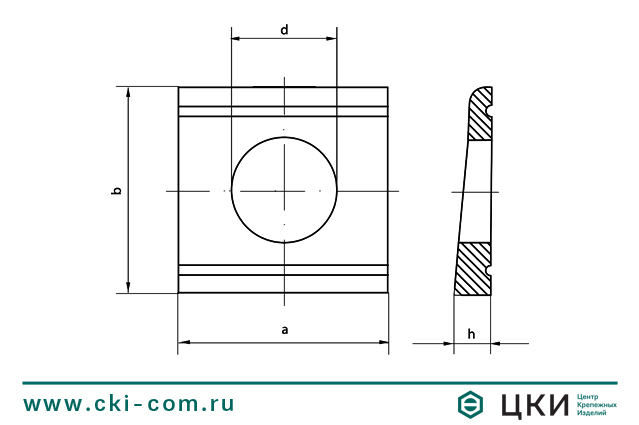

Размерная таблица: шайба клиновидная DIN 6917

Параметры шайбы	Используемый диаметр винтов (болтов)
Параметры шайбы	М12	М16	М20	М22	М24	М27	М30	М36
Длина грани, b	30	36	44	50	56	56	62	68
Длина грани с проемкой, a	26	32	40	44	56	56	62	68
Максимальная высота шайбы, h	6,2	7,5	9,2	10	10,8	10,8	11,7	12,5
Номинальный внутренний диаметр, d	13	17	21	23	25	28	31	37

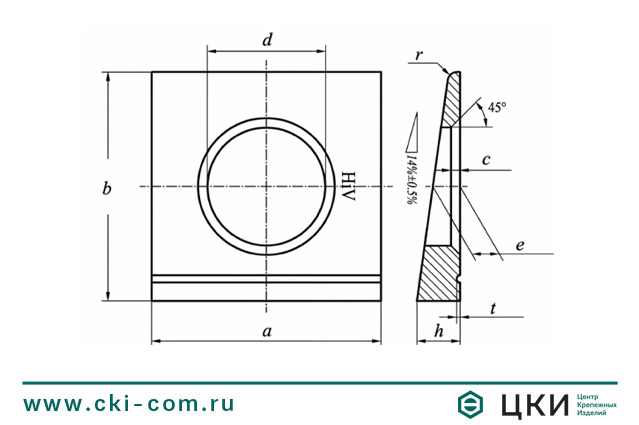

DIN 6917 чертеж ГК ЦКИ
