Шайба (пружина) DIN 2093 тарельчатая
Шайба (пружина) тарельчатая DIN2093B 71х36х2.5 сталь Без покрытия

Шайба (пружина) тарельчатая DIN2093B 71х36х2.5 сталь Без покрытия

Аналог ГОСТ 3057-90

Артикул	39405
Стандарт	Шайба (пружина) DIN 2093 тарельчатая
Размер	71х36х2.5
Материал	сталь
Покрытие	Без покрытия
D Внешний	71
Толщина	2.5

267,80 ₽/шт. с учетом НДС

В избранное

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

Шайба (пружина) DIN 2093 тарельчатая - это шайба конической тарельчатой формы, напоминающей слегка деформированное кольцо или усечённый конус. При взгляде сбоку видно, что она с уклоном — это и создаёт пружинный эффект.

Применение: используются с болтами, гайками или шпильками для производства станков, машин и механизмов, работающих при высоком уровне вибрации, ударных нагрузках и тепловых расширениях. Изделие принимает на себя основную нагрузку, предохраняя соединение от деформации и развинчивания.

Особенности:

Используется в качестве стопорящего элемента, заменяя гровер в резьбовых соединениях.
Применяется в самоцентрирующихся узлах и подвижных соединениях, в точках, где требуется высокая жесткость пружины.
Равномерно распределяет нагрузку в резьбовых соединениях, создавая постоянное напряжение.
При помощи шайбы DIN 2093 возможно создать расчетную загруженность болта.
Компенсирует тепловое расширение, защищая резьбовое соединение от разрушения.
Заменяет в ограниченном пространстве витую пружину.

Типы исполнения (по толщине и нагрузке):

А — усиленные (для высоких нагрузок)
В — нормальные (стандартные)
С — облегчённые (для небольших нагрузок)

De	d1	t	lo
6	3,2	0,3	0.45
8	3,2	0,3	0.40
8	3,2	0,4	0.55
10	3,2	0,3	0.60
10	3,2	0,4	0.70
10	3,2	0,5	0.75
10	4,2	0,4	0.70
10	4,2	0,5	0.75
12	4,2	0,4	0.80
12	4,2	0,5	0.85
12	4,2	0,6	1.00
12	5,2	0,5	0.90
12	5,2	0,6	0.95
12	6,2	0,6	0.95
15	5,2	0,4	0.95
15	5,2	0,5	1.00
15	5,2	0,6	1.05
15	5,2	0,7	1.10
15	6,2	0,5	1.00
15	6,2	0,6	1.05
15	6,2	0,7	1.10
15	8,2	0,7	1.10
15	8,2	0,8	1.20
16	8,2	0,7	1.15
16	8,2	0,8	1.20
18	6,2	0,4	1.00
18	6,2	0,5	1.10
18	6,2	0,6	1.20
18	6,2	0,7	1.25
18	6.2	0,8	1.30
18	8,2	0,5	1.10
18	8,2	0,7	1.25
18	8,2	0,8	1.30
18	1.0	1.4	1.00
20	8,2	0,6	1.30
20	8,2	0,7	1.35
20	8,2	0,8	1.40
20	8,2	0,9	1.45
20	10,2	0,9	1.45
20	10,2	1,0	1.55
20	10,2	1,25	1.75
20	10,2	1,5	1.8
23	8,2	0,8	1.55
23	8,2	0,9	1.60
23	8,2	1,0	1.70
23	10,2	0,9	1.65
23	10,2	1,0	1.70
23	10,2	1,25	1.90
23	12,2	1,0	1.60
23	12,2	1,25	1.85
23	12,2	1,5	2.00
25	10,2	1,0	1.75
25	12,2	1,0	1.80
25	12,2	1,25	1.95
28	10,2	0,8	1.75
28	10,2	1,0	1.90
28	10,2	1,25	2.05
28	10,2	1,5	2.20
28	12,2	1,0	1.95
28	12,2	1,25	2.10
28	12,2	1,5	2.25
28	14,2	1,25	2.10
31,5	12,2	1,0	2.10
31,5	12,2	1,25	2.20
31,5	16,3	1,5	2.4
31,5	16,3	2,0	2.75
34	12,3	1,0	2.25
34	12,3	1,25	2.35
34	12,3	1,5	2.50
34	14,3	1,25	2.40
34	14,3	1,5	2.55
34	16,3	1,5	2.55
34	16,3	2	2.58
40	14,3	1,25	2.65
40	14,3	1,5	2.75
40	14,3	2,0	3.05
40	16,3	1,5	2.80
40	16,3	2,0	3.10
40	18,3	2,0	3.15
40	20,4	2,0	3.10
40	20,4	2,5	3.45
50	18,4	1,25	2.85
50	18,4	1,5	3.30
50	18,4	2,0	3.50
50	18,4	2,5	4.10
50	18,4	3,0	4.40
50	20,4	2,0	3.50
50	20,4	2,5	3.85
50	22,4	2,0	3.60
50	22,4	2,5	3.90
50	25,4	1,5	3.10
50	25,4	2,5	3.90
60	20,5	2,0	4.10
60	20,5	2,5	4.30
60	20,5	3,0	4.70
60	25,5	2,5	4.40
60	25,5	3,0	4.65
60	30,5	2,5	4.30
60	30,5	3,0	4.70
60	30,5	3,5	5.00
63	31,0	3,0	4.80
70	25,5	2,0	4.50
70	30,5	2,5	4.90
70	30,5	3,0	5.10
70	35,5	3,0	5.10
70	35,5	4,0	5.80
70	40,5	4,0	5.60
70	40,5	5,0	6.20
80	31,0	3,0	5.50
80	31,0	4,0	6.10
80	36,0	3,0	5.70
80	36,0	4,0	6.20
80	41,0	4,0	6.20
100	41,0	4,0	7.20
100	41,0	5,0	7.75
100	51,0	4,0	7.00
100	51,0	5,0	7.80
125	41	4.0	8.20
125	51	4.0	8.50
125	51	5.0	8.90
125	61	5.0	9.00
125	61	8.0	10.90
150	61	5.0	10.30
200	102	10.0	15.60
250	127	16.0	21.80

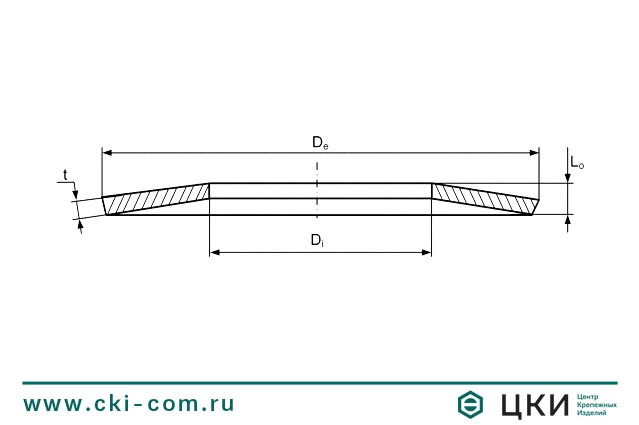

Form A
De	Di	t	lo
8	4,2	0,4	0,6
10	5,2	0,5	0,75
12,5	6,2	0,7	1
14	7,2	0,8	1,1
16	8,2	0,9	1,25
18	9,2	1	1,4
20	10,2	1,1	1,55
22,5	11,2	1,25	1,75
25	12,2	1,5	2,05
28	14,2	1,5	2,15
31,5	16,3	1,75	2,45
35,5	18,3	2	2,8
40	20,4	2,25	3,15
45	22,4	2,5	3,5
50	25,4	3	4,1
56	28,5	3	4,3
63	31	3,5	4,9
71	36	4	5,6
80	41	5	6,7
90	46	5	7
100	51	6	8,2
112	57	6	8,5
125	64	8	10,6
140	72	8	11,2
160	82	10	13,5
180	92	10	14
200	102	12	16,2
225	112	12	17
250	127	14	19,6

Form B
De	Di	t	lo
8	4,2	0,3	0,55
10	5,2	0,4	0,7
12,5	6,2	0,5	0,85
14	7,2	0,5	0,9
16	8,2	0,6	1,05
18	9,2	0,7	1,2
20	10,2	0,8	1,35
22,5	11,2	0,8	1,45
25	12,2	0,9	1,6
28	14,2	1	1,8
31,5	16,3	1,25	2,15
35,5	18,3	1,25	2,25
40	20,4	1,5	2,65
45	22,4	1,75	3,05
50	25,4	2	3,4
56	28,5	2	3,6
63	31	2,5	4,25
71	36	2,5	4,5
80	41	3	5,3
90	46	3,5	6
100	51	3,5	6,3
112	57	4	7,2
125	64	5	8,5
140	72	5	9
160	82	6	10,5
180	92	6	11,1
200	102	8	13,6
225	112	8	14,5
250	127	10	17

Form C
De	Di	t	lo
8	4,2	0,2	0,45
10	5,2	0,25	0,55
12,5	6,2	0,35	0,8
14	7,2	0,35	0,8
16	8,2	0,4	0,9
18	9,2	0,45	1,05
20	10,2	0,5	1,15
22,5	11,2	0,6	1,4
25	12,2	0,7	1,6
28	14,2	0,8	1,8
31,5	16,3	0,8	1,85
35,5	18,3	0,9	2,05
40	20,4	1	2,3
45	22,4	1,25	2,85
50	25,4	1,25	2,85
56	28,5	1,5	3,45
63	31	1,8	4,15
71	36	2	4,16
80	41	2,25	5,2
90	46	2,5	5,7
100	51	2,7	6,2
112	57	3	6,9
125	64	3,5	8
140	72	3,8	8,7
160	82	4,3	9,9
180	92	4,8	11
200	102	5,5	12,5
225	112	6,5	13,6
250	127	7	14,8
