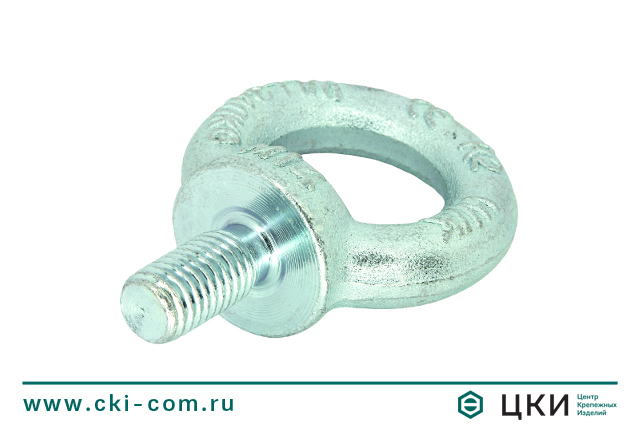

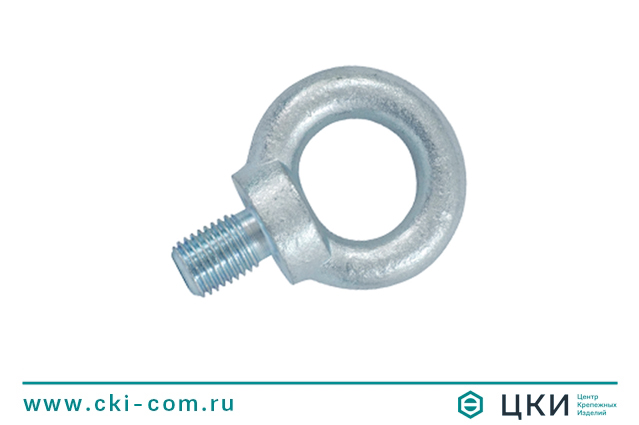

Рым-болт DIN 580

Аналог ГОСТ 4751-73/ ISO 3266
Материал: сталь, нержавеющая сталь.
Применение: подходит для подъема-спуска, крепления или перемещения оборудования, изделий, металлических конструкций и прочих грузов разной массы и габаритов.
Особенности: кольцо с опорной площадкой круглой формы, снизу на которой шпилька с резьбой по всей длине.
Удобная оплата. По счету или банковской картой
Доставка. По всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ



Диаметр резьбы М8 М10 М12 М16 М20 М24 М30 М36 М42 М48 М56 М64
х х х х х х х х х х х х

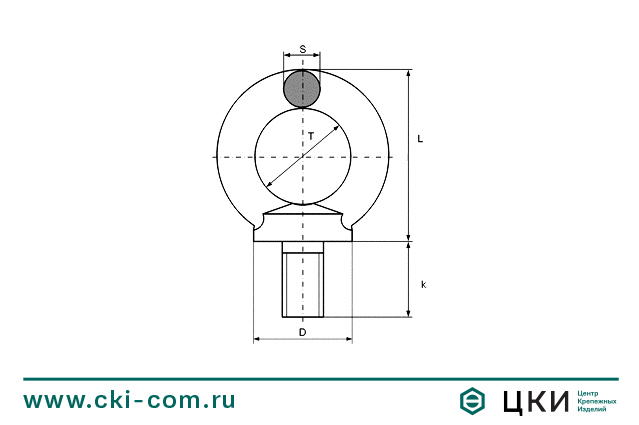

Диаметр резьбы D L S T k
М8 20 36 8 20 13,0
М10 25 45 10 25 17,0
М12 30 53 12 30 20,5
М16 35 62 14 35 27,0
М20 40 71 16 40 30,0
М24 50 90 20 50 35,0
М30 65 109 24 60 45,0
М36 75 128 28 70 54,0
М42 85 147 32 80 63,0
М48 100 168 38 90 68,0
М56 110 187 42 100 78,0
М64 120 208 48 110 90,0

Рым-болт DIN 580 (чертёж)

Диаметр резьбы М6 М8 М10 М12 М14 М16 М20 М24 М30 М36 М42 М48 M56  М64
х х х х х х х х х х х х  х  х

 Резьба

 B, мм   C, мм   D, мм   E, мм   F, мм   G, мм
М6 13 17 16 28 7 17
М8 13 18 20 36 8 20
М10 17 23 25 45 10 25
М12 20 27 30 53 12 30
М14 27 31 35 60 13 35
М16 27 31 35 62 14 35
М20 30 35 40 71 16 40
М24 36 45 50 90 20 50
М30 45 55 60 109 24 65
М36 54 65 70 128 28 75
М42 63 74 80 147 32 85
М48 68 85 90 168 38 100
М56 78 94 100 187 42 110
М64 90 105 110 208 48 120
черптеж Рым-болт DIN 580 CERTEX ЦКИ.jpg
  Резьба     Размеры, мм     Грузоподъёмность, кг     Усилие затяжки     Вес, кг
M D K Ø L по оси угол 45° угол 90° Nm
М6 28 13 16 42 400 140 100 3,5 0,05
М8 39 15 20 51 800 280 200 8 0,06
М10 45 18 25 63 1000 350 250 16 0,11
М12 54 22 30 75 1600 560 400 28 0,18
М14 63 28 35 88 4000 1400 1000 70 0,28
М16 63 28 35 88 4000 1400 1000 70     0,28
М20 72 30 40 101 6000 2100 1500 135 0,45
М24 90 38 50 128 8000 2800 2000 230 0,87
М30 108 45 60 154 12000 4200 3000 465 1,66
М36 126 55 70 183 16000 5600 4000 814 2,65
М42 144 65 80 212 24000 8400 6000 1304 4,03
М48 166 70 90 238 32000 11200 8000 1981 6,38
М56 184 78 100 265 36000 12600 9000 3000 6,7
М64 206 90 110 298 45000 15700 10000 4736 9,3

Рым-болт DIN 580 - это болт с кольцом или рым-крепеж, предназначенный для вкручивания в резьбовое отверстие груза, который нужно поднять, опустить или держать навесу.

Такелажные точки захвата имеют полную резьбу и опорную площадку для плотного прилегания к поверхности груза. В месте сочленения болтовой части и проушины выполнено утолщение для упрочнения конструкции. Кольцевая головка используется для строповки перемещаемого предмета (оборудования, металлоконструкций, двигателей, станков).

Применение: используют для подъема-спуска, крепления или перемещения оборудования, изделий, металлических конструкций и прочих грузов разной массы и габаритов. Применяют в ходе логистических операций на транспорте, сборке агрегатов и механизмов на машиностроительных предприятиях, при их обслуживании и ремонте, монтажно-строительных работ.

Особенности:

  • Для изготовления рым-болтов используют высокоуглеродистую сталь с превосходной прочностью.
  • Крепеж отличается долговечностью и рассчитан с пятикратным коэффициентом прочности.
  • Материалом для рым-болта служит оцинкованная сталь. Деталь получают методом ковки.

Рым-болт DIN 580 (ГОСТ 4751-73) от CERTEX  применяется для крепления грузов.
При подъеме груза направление подъема должно совпадать с осью болта.
Рым-болт DIN 580 CERTEX ЦКИ.jpg
Рым-болт для подъема во всех направлениях от CERTEX применяется для подъема грузов в такелажных работах.
Может поворачиваться в направлении нагрузки, состоит из петли и крепежного болта.
Рым-болт DIN 580 CERTEX для подъема ЦКИ.jpg
