Винт с засверленным концом внутренний шестигранник DIN916 М10х20 Сталь 45Н HEX 5.0 Оксидированное установочный

Винт с засверленным концом внутренний шестигранник DIN916 М10х20 Сталь 45Н HEX 5.0 Оксидированное установочный

Аналог ГОСТ 28964-91 / EN ISO 4029

Артикул	21816
Стандарт	Винт DIN 916
Диаметр	М10
Длина	20
Материал	сталь 45Н
Покрытие	Оксидирование
Привод	HEX 5

19,55 ₽/шт. с учетом НДС

В избранное

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

Винт DIN 916 - это установочный винт с полной метрической резьбой, с внутренним шестигранником под ключ с одной стороны и конусным засверленным углублением (установочным конусом) - с другой. Конец установочного винта имеет специальную форму с внутренним конусом, служащую для фиксации изделий относительно друг друга.

Применение: используется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях.

Особенности:

Отсутствие головки позволяет полностью утопить винт в резьбовом отверстии, соединение получается скрытым.
Внутренний шестигранник с одной стороны даёт возможность передавать высокий крутящий момент при затяжке и снижает риск срыва граней.
Засверленный (конический) конец входит в ответное углубление в сопрягаемой детали, что позволяет создать надежную стопорящую посадку и предотвращает проворачивание соединения под вибрацией и осевым смещением.

L/d	М2	М2.5	М3	М4	М5	М6	М8	М10	М12	М14	М16	М20	М24
3	х	х	х
4	х	х	х	х
5	х	х	х	х	х
6	х	х	х	х	х	х
8	х	х	х	х	х	х	х	х
10	х	х	х	х	х	х	х	х	х
12	х	х	х	х	х	х	х	х	х
14			х	х	х	х	х	х	х	х
16			х	х	х	х	х	х	х	х	х
20			х	х	х	х	х	х	х	х	х	х
25				х	х	х	х	х	х	х	х	х	х
30				х	х	х	х	х	х	х	х	х	х
35					х	х	х	х	х	х	х	х	х
40					х	х	х	х	х	х	х	х	х
45							х	х	х	х	х	х	х
50							х	х	х	х	х	х	х
60								х	х	х	х	х	х
70									х		х	х	х
80									х		х	х	х
90											х	х	х
100											х	х	х

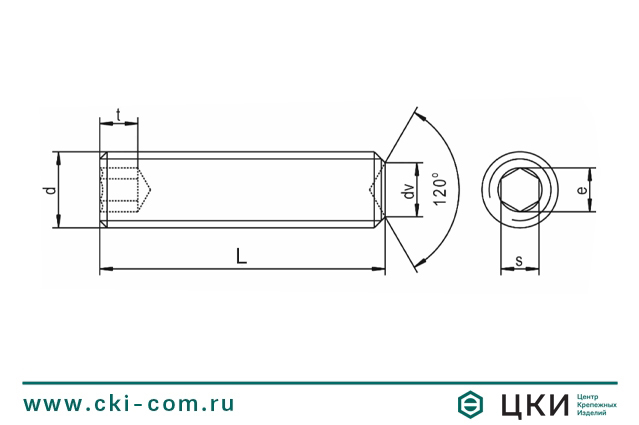

d	М2	М2.5	М3	М4	М5	М6	М8	М10	М12	М14	М16	М20	М24
d	М2	М2.5	М3	М4	М5	М6	М8	М10	М12	М14	М16	М20	М24
dv (min)	0.75	0.95	1.15	1.75	2.25	2.75	4.7	5.7	7.64	8.64	9.64	13.54	15.57
dv (max)	1	1.2	1.4	2	2.5	3	5	6	8	9	10	14	16
s	0.9	1.3	1.5	2	2.5	3	4	5	6	6	8	10	12
t (min)	0.8	1.2	1.2	1.5	2.0	2.0	3.0	4.0	4.8	5.6	6.4	8.0	10.0
t (max)	1.7	2.0	2.0	2.5	3.0	3.5	5.0	6.0	8.0	9.0	10.0	12.0	15.0
е	1.0	1.4	1.7	2.3	2.9	3.4	4.6	5.7	6.9	6.9	9.2	11.4	13.7
размеры бит/6-гранных ключей	HEX 0.9	HEX 1.3	HEX 1.5	HEX 2.0	HEX 2.5	HEX 3.0	HEX 4.0	HEX 5.0	HEX 6.0	HEX 6.0	HEX 8.0	HEX 10	HEX 12
