Болты

В соответствии с ГОСТ 27017-86 «Изделия крепёжные. Термины и определения» болтом называется крепёжное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом, образующее соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий. Похожее определение в стандарте получает и винт - крепёжное изделие для образования соединения или фиксации, выполненное в форме стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом.

Полной ясности в вопросе, чем отличается болт от винта - нет до сих пор. Иногда признаком болта считают неполную резьбу, хотя существуют болты и с полной резьбой. При этом, действующие международные стандарты рекомендуют в этом случае использовать термин винт. Далее...





Если резьба выполнена не по всей длине болта, то диаметр гладкой части стержня примерно такой же, как и диаметр резьбы, измеренный по гребням её витков. Иногда говорят, что болт должен обязательно иметь шестигранную головку. В то же время, болтами называют изделия с полукруглой и потайной головкой. Рассмотрим наиболее популярные варианты болтов, имеющиеся в ассортименте ЦКИ:



Шестигранная головка болта производится в нескольких модификациях:

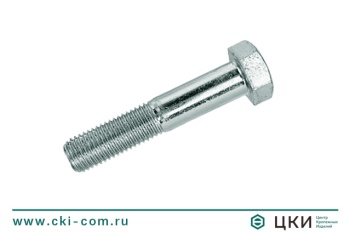

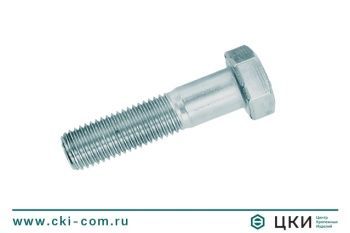

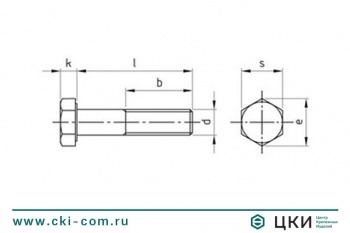

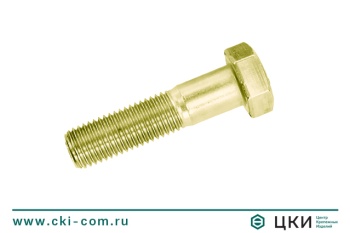

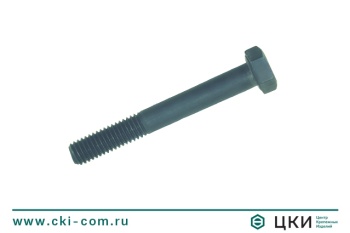

  • основная - DIN 931 и др.
  • с опорным выступом - DIN 931 и др.
  • с буртом - ~ DIN 6921 и др.
  • с фланцем - DIN 6921
Головки болтов отличаются большим разнообразием исполнений.

Весьма распространены в промышленности болты с буртом или фланцем, которые увеличивают площадь контакта соединяемых деталей и равномернее распределяют нагрузка на них.

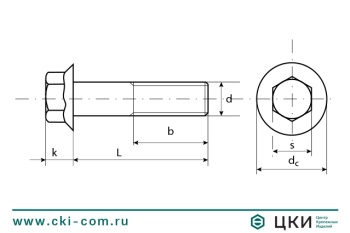

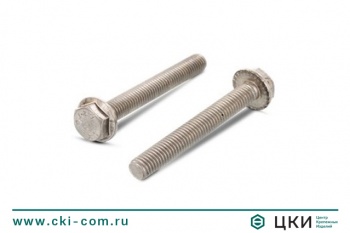

У болта DIN 6921 опорная поверхность увеличена за счет конического элемента – фланца. Для этой же цели применяется дополнительное рифление на опорной поверхности. Болт с фланцем по DIN 6921 может также иметь несколько отклонений от стандарта, отличающихся формой насечки или зубцов на опорной поверхности фланца. Кроме того, среди болтов с шестигранной головкой существуют изделия с полной и неполной резьбой, с крупным, мелким и супермелким шагом резьбы:

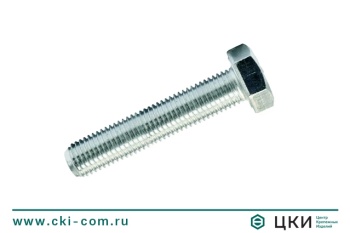

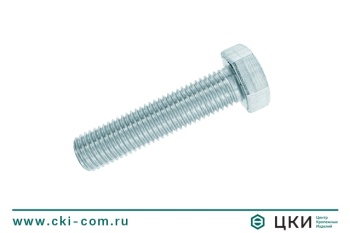

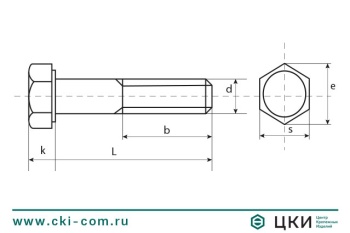

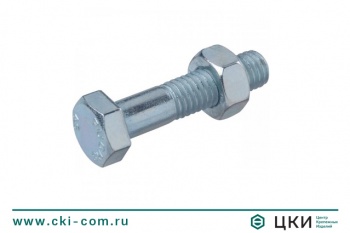

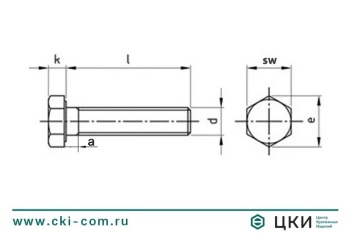

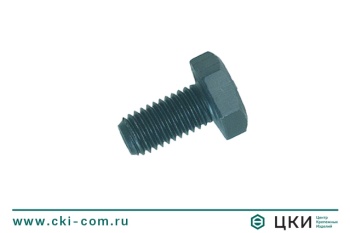

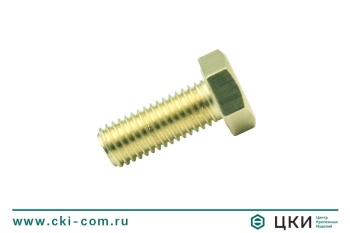

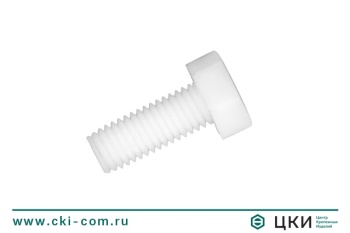

Болт аналогичный DIN 933 выпускается с низким классом точности С по DIN 601 (неполная резьба).

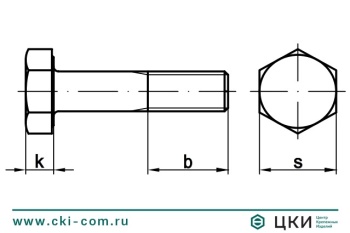

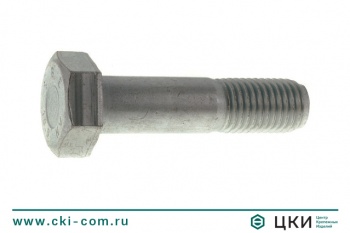

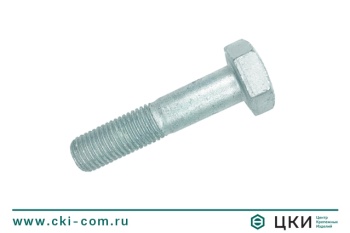

Отдельную группу образуют болты с дюймовыми резьбами. Не всегда имеется возможность найти необходимый болт. В этом случае полезно рассмотреть возможность перенарезки резьбы на подходящем изделии другого размера. Следует выделить болты с шестигранной головкой с увеличенным размером под ключ для высоконагруженных предварительно напряженных резьбовых соединений стальных конструкций. Кроме того, материал, из которого изготавливаются эти болты, имеет класс прочности не ниже 10.9.

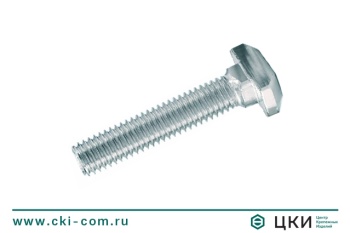

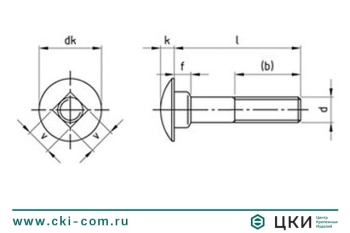

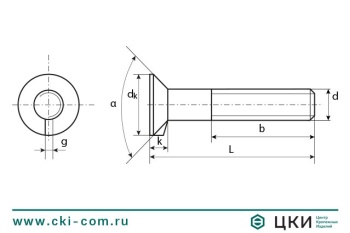

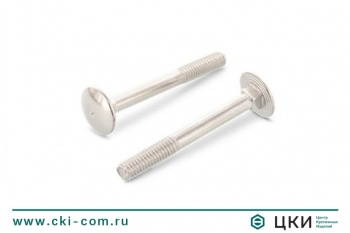

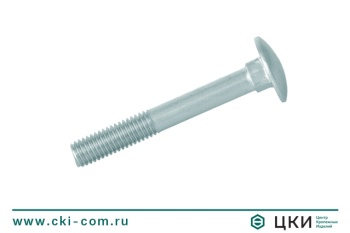

Наряду с шестигранными головками болты могут иметь полукруглую низкую головку.



  • с квадратным подголовком
  • с усом

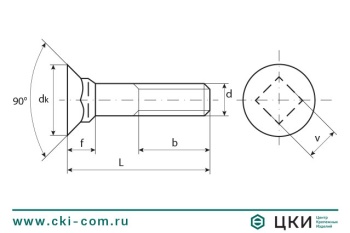

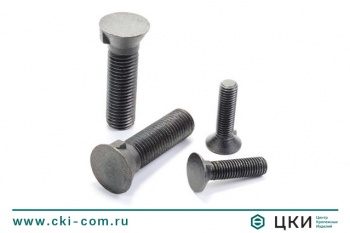

  • с увеличенной полукруглой головкой и усом и потайную головку
  • с усом

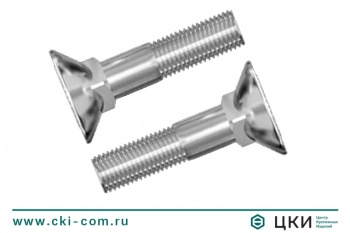

  • с низким квадратным подголовком
  • с высоким квадратным подголовком (и гайкой)



Ко всем этим болтам устойчиво применяется определение мебельный. Отчасти это объясняется тем, что некоторые из них широко применяются при производстве мебели. При этом усы и подголовки препятствуют проворачиванию изделия при сборке. Примерами болтов, называемых по назначению, являются «откидной» и «приварной».

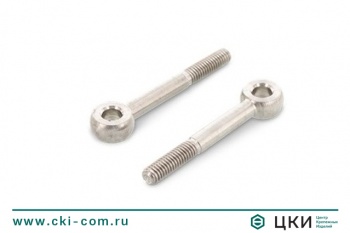

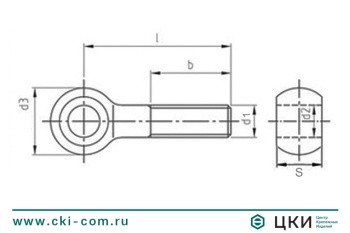

У откидного болта вместо привычной головки расположена втулка со сквозным отверстием – её еще называют кольцом или в просторечии «глазом». Как правило, втулка насажена на ось и болт имеет возможность вращается вокруг неё. Толщина кольца и длина резьбы в конструкции могут варьироваться. Формы А и В различаются толщиной головки, В – тоньше. Приварной болт вообще мало похож на болт. На месте головы у него расположен маленький цилиндрический выступ. Именно он обеспечивает стыковую конденсаторную сварку болта и основания. Вместо цилиндра с резьбой привариваться могут и другие внешние элементы. Существенно, что для обеспечения свариваемости содержание углерода в составе стали должно быть не выше 0,25%.

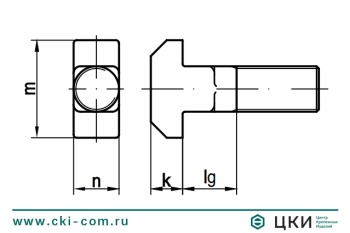

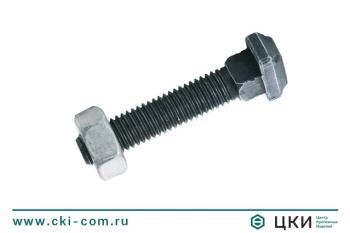

Специальный болт с Т-образной головкой для станочных приспособлений DIN 198B. Имеет прямоугольную (Т-образную) головку с квадратным подголовком. Эти болты устанавливаются в пазы монтажных станочных столов. Выпускается в двух формах:



  • А – короткая резьба;
  • В – длинная резьба (имеется в ассортименте ЦКИ).

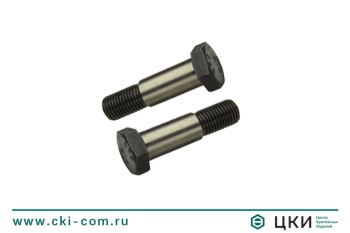

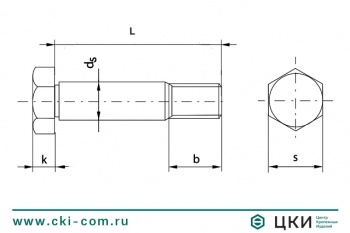

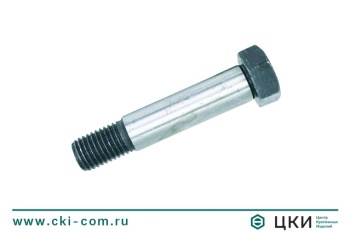

Призонный болт – это болт, диаметр гладкой части стержня которого обеспечивает его установку по посадке без зазора в точно обработанное отверстие. Для этого резьбовая часть исполняется заведомо меньшего диаметра.

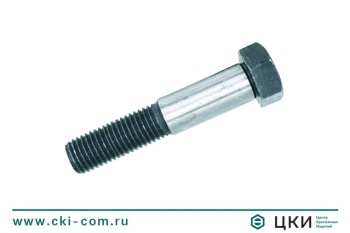

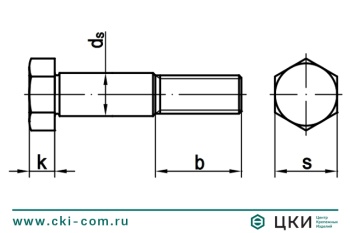

DIN 609 - болт со стержнем для точной посадки и с шестигранной головкой. «Призонный» — это искаженное «прецизионный», то есть высокой точности. Также в качестве призонных применяются «ГОСТ 7817-80 Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развёртки». Ступенчатый винт для станочных приспособлений DIN 923 конструктивно похож на призонный болт: безрезьбовая часть стержня имеет больший диаметр чем резьбовая. Голова винта плоская с прямым шлицем. Под формальное наименование болт попадают также болты анкерные. Они предназначены для замуровывания в бетон. Их стержень имеет резьбу на одном конце – том, который выходит наружу. Форма другого конца может быть различной. Его задача – обеспечить максимальное сопротивление вырыву анкера из основания. Поэтому второму концу придают расширяющуюся форму. При установке болта эта часть опускается в шурф и заливается бетоном.



Винты

Самая большая группа винтов, имеющихся в ассортименте ЦКИ – винты общего назначения. C такими винтами мы встречаемся ежедневно в быту и на производстве. Все они имеют стержень с полной резьбой (хотя бывают и исключения) и головки различной формы. На головках имеются шлицы или углубления под ключ разного типа:

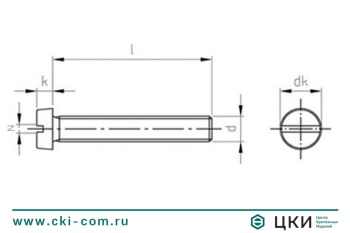

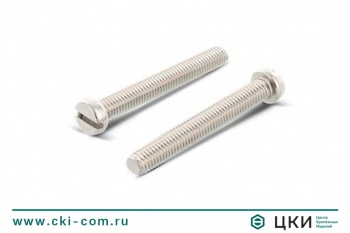

  • DIN 84 Винт с цилиндрической головкой (скошенной на конус) и прямым шлицем

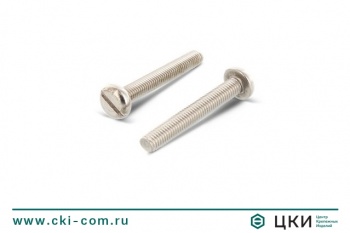

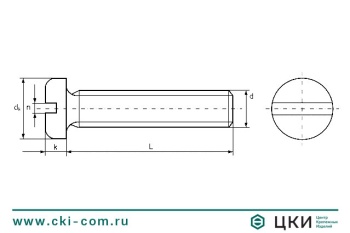

  • DIN 85 Винт с цилиндрической скругленной головкой и прямым шлицем
  • ~ISO 7380-1 (ULS) Винт с плоской скругленной головкой и шестигранным углублением под ключ
  • ~ISO 7380-2 (ULF) Винт с плоской скругленной головкой, буртом и шестигранным углублением под ключ
  • ~ISO 7380 TX Винт ~ISO 7380 с плоской скруглённой головкой, со шлицом TORX
  • ~ISO 7380 TORX-PIN Винт антивандальный с плоской скруглённой головкой, защищённый шлиц TORX-PIN
  • DIN 7985 Винт с цилиндрической головкой со сферой и крестообразным шлицем Pz или Ph, со шлицем TORX

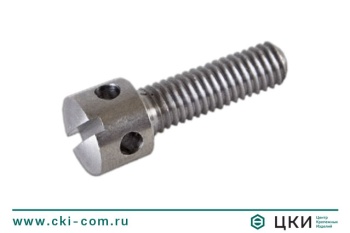

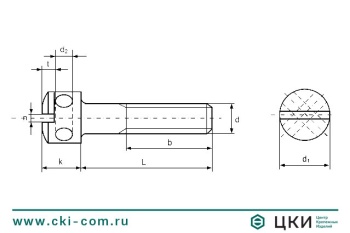

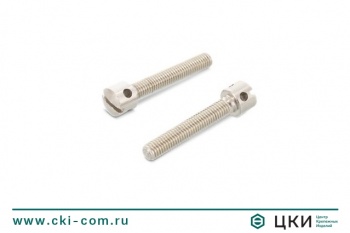

  • DIN 404 Винт с накрест расположенными отверстиями в цилиндрической головке со сферой и прямым шлицем (пломбировочный)
  • DIN 963 Винт с потайной головкой и прямым шлицем
  • DIN 965 Винт с потайной головкой и крестообразным шлицем

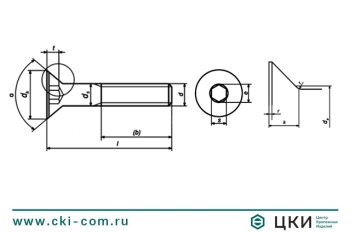

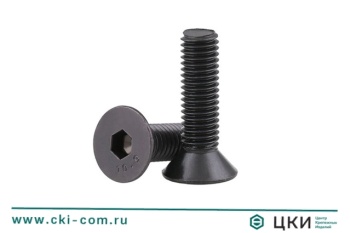

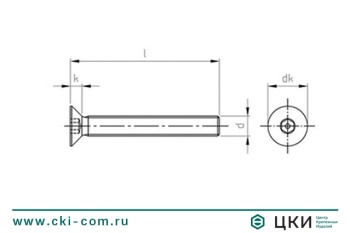

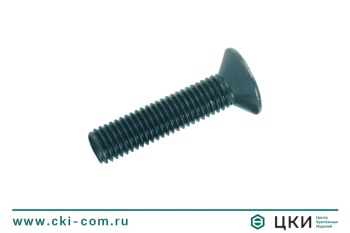

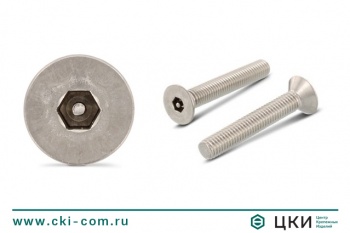

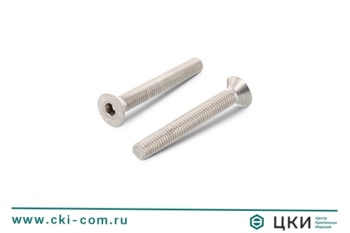

  • DIN 7991 Винт с потайной головкой и шестигранным углублением под ключ
  • DIN 964 Винт с полупотайной головкой и прямым шлицем
  • DIN 966 Винт с полупотайной головкой и крестообразным шлицем
  • DIN 921 Винт с увеличенной плоской цилиндрической головкой и прямым шлицем
  • Арт. 9056 Винт с увеличенной полукруглой низкой головкой и прямым шлицем
  • ~ DIN 967 Винт с полукруглой низкой головкой с буртом и крестообразным шлицем

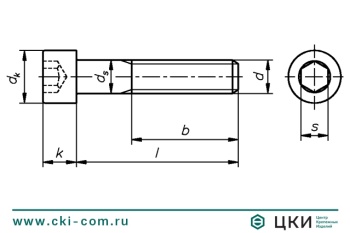

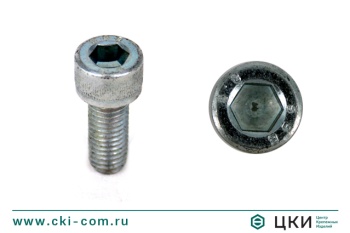

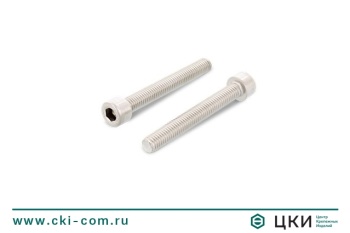

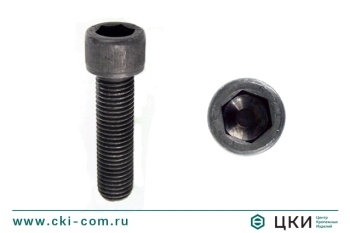

  • DIN 912 Винт с цилиндрической головкой и шестигранным углублением под ключ. Имеет множество резьб!
  • DIN 6912 Винт с цилиндрической низкой головкой и направляющим углублением под шестигранный ключ
  • DIN 7984 Винт с цилиндрической низкой головкой и шестигранным углублением под ключ

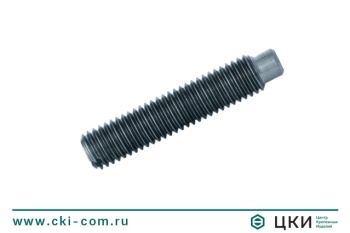

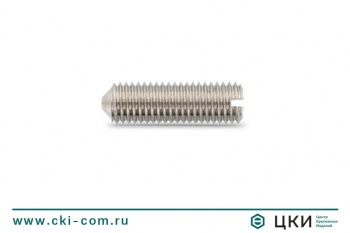

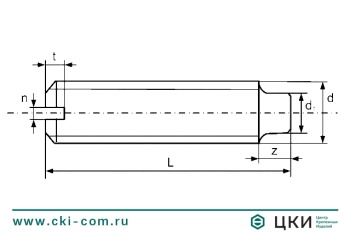

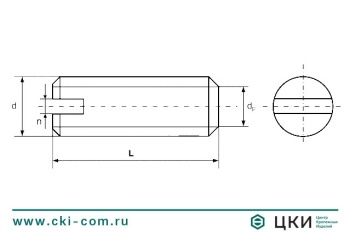

Другая большая группа винтов – винты установочные. Название пошло от их назначения. В своем большинстве они предназначены для точной установки и фиксации деталей в механизмах. Для этого на своих концах они имеют различные выступы или углубления. Отметим, что эти изделия предъявляют повышенные требования к твердости. Поэтому они нормируются в единицах «H», равных 1/10 единицы твердости HV – твердости по методу Виккерса.

По ГОСТ 12414-94 (ISO 4753:1999): «Концы болтов, винтов и шпилек. Размеры» предусматриваются следующие концы установочных винтов:



Привод крутящего момента для установочных винтов осуществляется следующими элементами:прямой шлицшестигранное углубление под ключ

Мебельные винты представлены двумя изделиями:

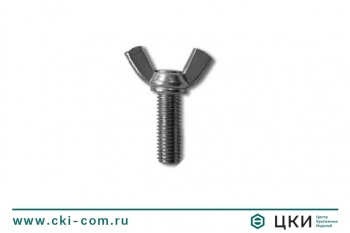

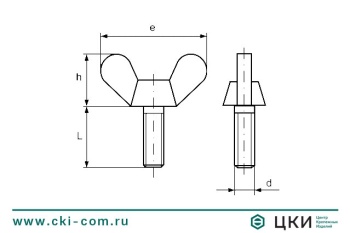

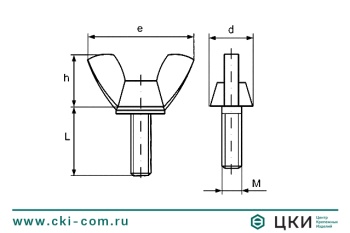

Винт – барашек представлен двумя модификациями, отличающимися формой крылышек:

Шпильки

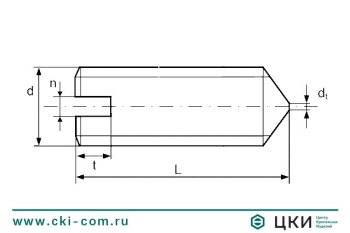

  • конический конец

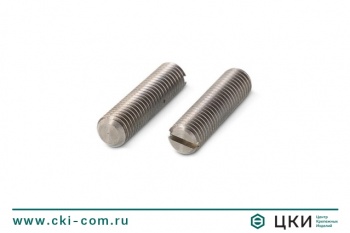

  • плоский конец

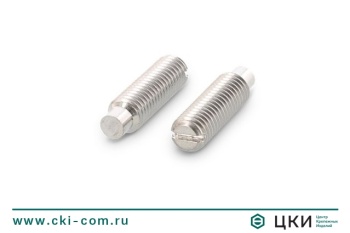

  • цилиндрический конец
  • засверлённый конец
  • ступенчатый конец с конусом
  • ступенчатый конец со сферой

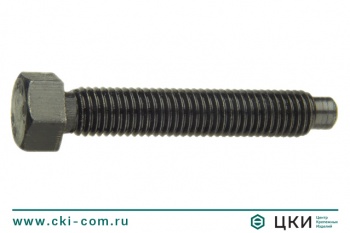

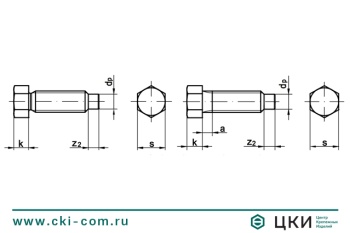

    • головка шестигранная

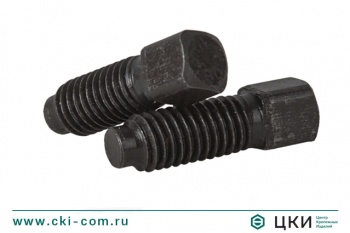

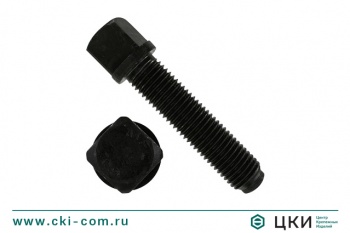

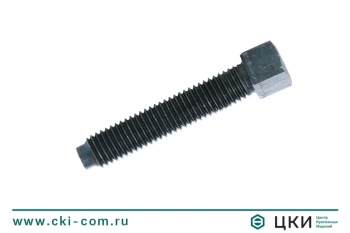

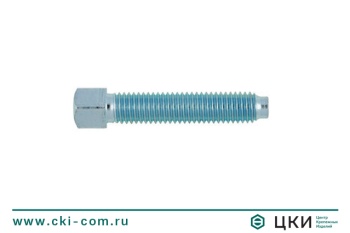

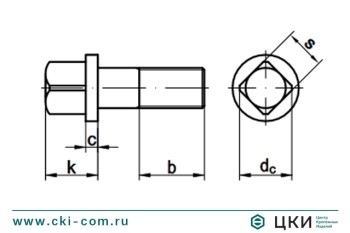

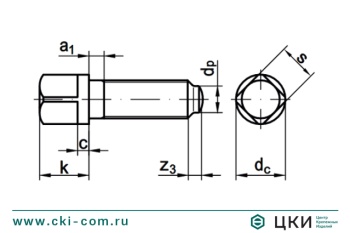

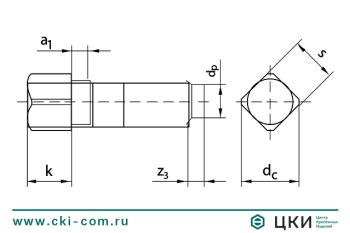

    • головка квадратная
    • головка квадратная с буртом
    • головка квадратная с фланцем
    • головка квадратная с уменьшенным буртом
    • головка квадратная с уменьшенным фланцем
  • винт для мебельных ручек с низкой полукруглой головкой, буртом и комбинированным шлицем
  • винт мебельный с плоской головкой и шестигранным углублением под ключ

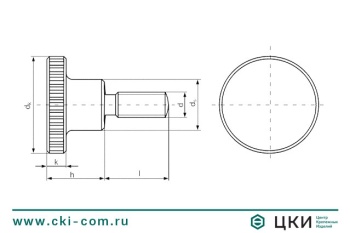

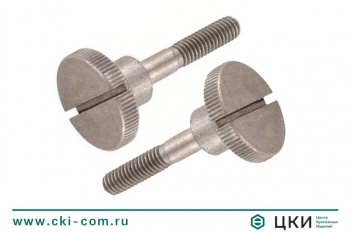

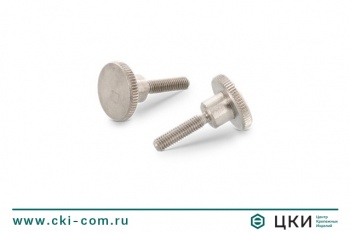

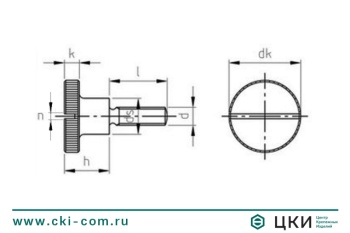

    • Винт с рифлёной (накатной) головкой, высокий DIN 464 используется в приборостроении, мебельной и прочих промышленных областях.
    • Винт с рифленой (накатанной) головкой низкий DIN 653

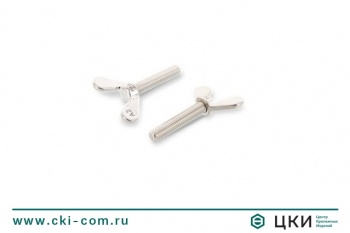

      • Скругленные– DIN 316
      • Заостренные – DIN 318
      • Кроме того, существует так называемая «американская форма» винта весьма схожая с DIN 318
    • Группа винтов имеет головки в форме крючков и петель разного вида. имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии. Головок используется также довольно много:
    •
    • DIN 7516
      • АЕ - цилиндрическая головка со сферой и крестообразным шлицем TORX
      • DЕ - потайная головка с крестообразным шлицем
      • ЕЕ - полупотайная головка с крестообразным шлицем
      • DIN 7513 – аналогичная серия винтов с прямым шлицем
      • А - шестигранная головка
      • ВЕ - цилиндрическая головка с прямым шлицем
      • FЕ - потайная головка с прямым шлицем
      • GЕ - полупотайная головка с прямым шлицем
    • Еще один винт, самостоятельно образующий резьбу, выдавливает ее в первоначально нанесенном гладком отверстии. Это удобно при установке изделий в условиях одностороннего доступа и существенно увеличивает плотность соединения, особенно с металлическим листом. Конец винта имеет форму трехгранного стержня с заходной частью и плавным сбегом резьбы. DIN 7500
    • C - цилиндрическая головка со сферой крестообразным шлицем TORX
    • D - шестигранная головка
    • M - потайная головка с крестообразным шлицем TORX

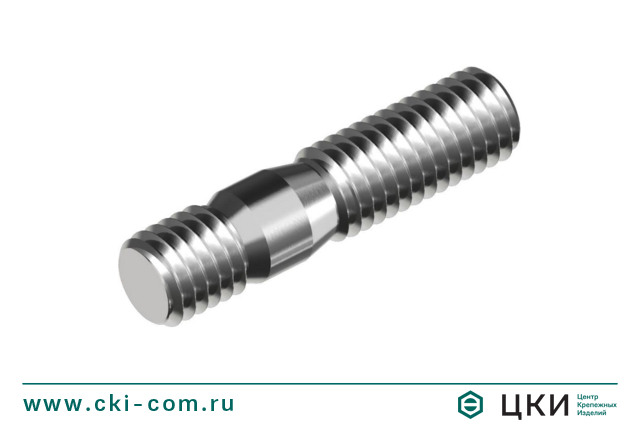

    • Шпилька – еще одно крепёжное изделие из стержня с наружной резьбой, образующее соединение при помощи гайки или резьбового отверстия. В отличие от болта или винта шпилька не имеет головки, но имеет два резьбовых конца или даже сплошную резьбу по всей длине стержня. Шпильки широко используются при глухих посадках. При этом длина ввинчиваемого конца b1 строго регламентируется. В соответствии с ГОСТ или DIN она может составлять только 1; 1,25; 2; 2,5 от диаметра резьбы. Длина второго конца в сумме с длиной безрезьбового участка L может изменяться в широких пределах. Кроме того изготавливаются шпильки с равными длинами резьбы на концах, а также со сплошной резьбой – так называемой штанги. В ассортименте ЦКИ представлены шпильки , . В ассортименте ЦКИ имеются также так называемые штанги . По сути - это просто длинные шпильки со сплошной резьбой: их длина обычно составляет 1 или 2 м. Для удобства работы штанги в зависимости от материала и класса прочности маркируются окрашиванием торцов. Кроме того фирма fischer поставляет нам шпильки GS, очень похожие на штанги ~DIN 976.
